Proteção da lubrificação
SYNTRAX™
Arquitetura de filtração de lubrificação para controlar partículas de desgaste, aglomerados de fuligem e contaminantes do óleo.
SYNTRAX™ é a arquitetura ELIMFILTERS de filtração de lubrificação projetada para controlar as partículas de desgaste, os aglomerados de fuligem e outros contaminantes que circulam no óleo do motor. Sua abordagem de engenharia equilibra o desempenho de filtração, a capacidade de contaminantes, a vazão de óleo, a queda de pressão e a integridade das válvulas em temperaturas e condições de operação variáveis. Isso permite escolher a configuração do filtro conforme o regime do motor, o estado do lubrificante e o programa de manutenção estabelecido. O desempenho e a capacidade de serviço são determinados para cada produto e aplicação, em vez de atribuídos como valores universais a toda a tecnologia.
01 /
Modos de contaminação controlados
Contaminação por partículas no lubrificante
COMO FUNCIONA
Como funciona SYNTRAX™
O óleo do motor lubrifica, resfria e também carrega o que o motor gera: partículas de desgaste de mancais, anéis e trem de válvulas, fuligem da combustão que chega ao cárter e poeira que passou pela admissão de ar. As superfícies lubrificadas são separadas por uma película de óleo muito fina, então partículas de tamanho semelhante agem como abrasivo cada vez que passam. SYNTRAX™ é a arquitetura ELIMFILTERS de filtração de lubrificação que controla essas partículas de desgaste e os aglomerados de fuligem que circulam no óleo.
Em um circuito de fluxo total, a bomba de óleo aspira o óleo do cárter e o envia inteiro através do filtro antes que ele chegue à galeria principal que alimenta os mancais. Assim, cada mancal recebe óleo recém-filtrado. Depois o óleo volta ao cárter e o ciclo se repete continuamente enquanto o motor funciona.
Como todo o óleo passa por ele, o filtro precisa equilibrar duas funções: reter contaminantes e deixar passar óleo suficiente. O óleo é muito mais espesso numa partida a frio do que na temperatura de operação, e o motor nunca pode ficar sem óleo. Por isso os filtros de lubrificação trabalham com uma válvula de alívio (bypass), que abre quando a diferença de pressão no elemento fica alta demais (óleo frio ou elemento muito carregado) e deixa o óleo chegar aos mancais, e muitas vezes com uma válvula antidrenagem que mantém o filtro cheio quando o motor para, para que a pressão suba rápido na próxima partida.
Por isso a seleção depende da viscosidade do óleo entre a partida e a temperatura de operação, da demanda de vazão do motor, do comportamento da válvula de alívio, de quanta contaminação o motor gera e da estratégia de troca de óleo. O desempenho e a capacidade de serviço pertencem a cada produto e aplicação, nunca à tecnologia como um valor universal.

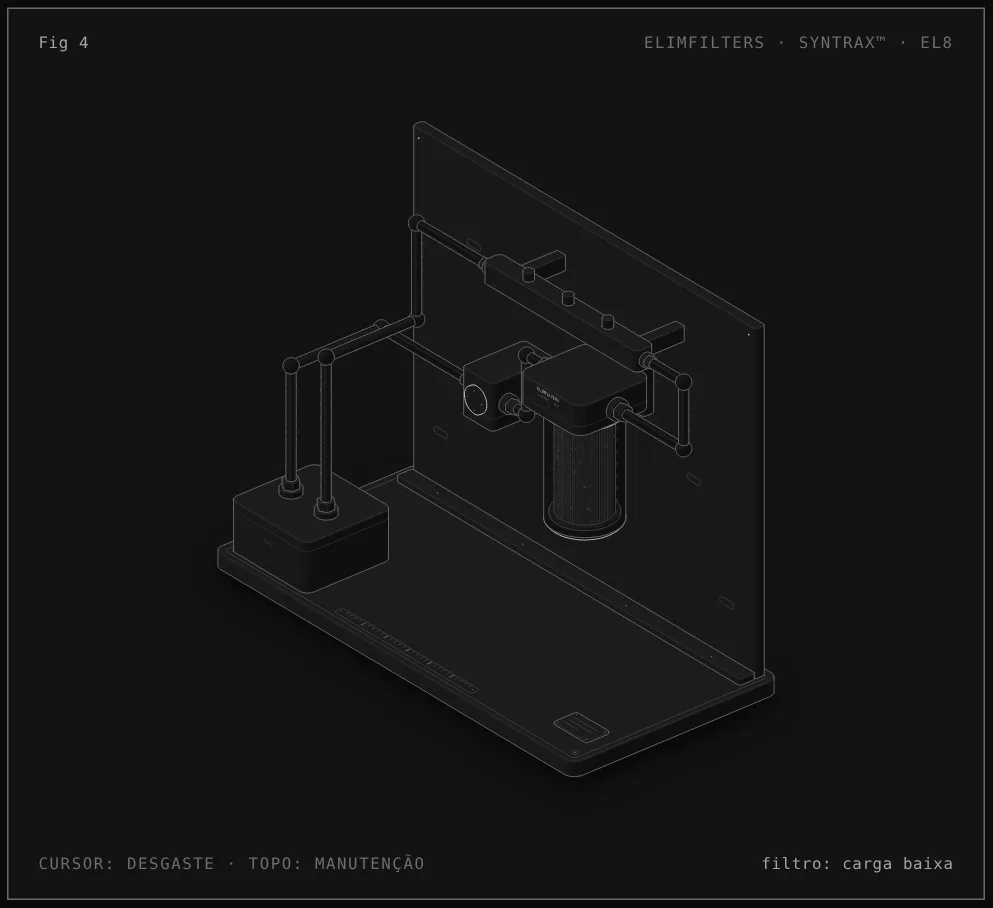

Como ler a figura: Spin-on de fluxo total no circuito de lubrificação
- Cárter e sucção. O óleo fica no cárter, sobre a bancada. A linha de sucção o leva do cárter até a bomba.
- Bomba de óleo. Acionada pelo motor, a bomba envia o óleo sob pressão para o cabeçote do filtro.
- Spin-on SYNTRAX™ de fluxo total. Todo o óleo atravessa o elemento plissado SYNTRAX™, visto em corte. Os pontos maiores são partículas de desgaste e os mais finos fuligem; mover o cursor para os lados muda quanto o óleo carrega, e o indicador mostra a carga do filtro.
- Galeria principal e alimentação dos mancais. Do filtro, o óleo chega à galeria principal, que o distribui aos mancais pelas linhas de alimentação.
- Retorno. Depois de lubrificar, o óleo volta ao cárter pela linha de retorno e o circuito recomeça.
- Manutenção. Levar o cursor ao topo, ou pressionar E, executa a manutenção: o spin-on é substituído e o novo entra limpo. O cabeçote, a bomba e a galeria permanecem no motor.

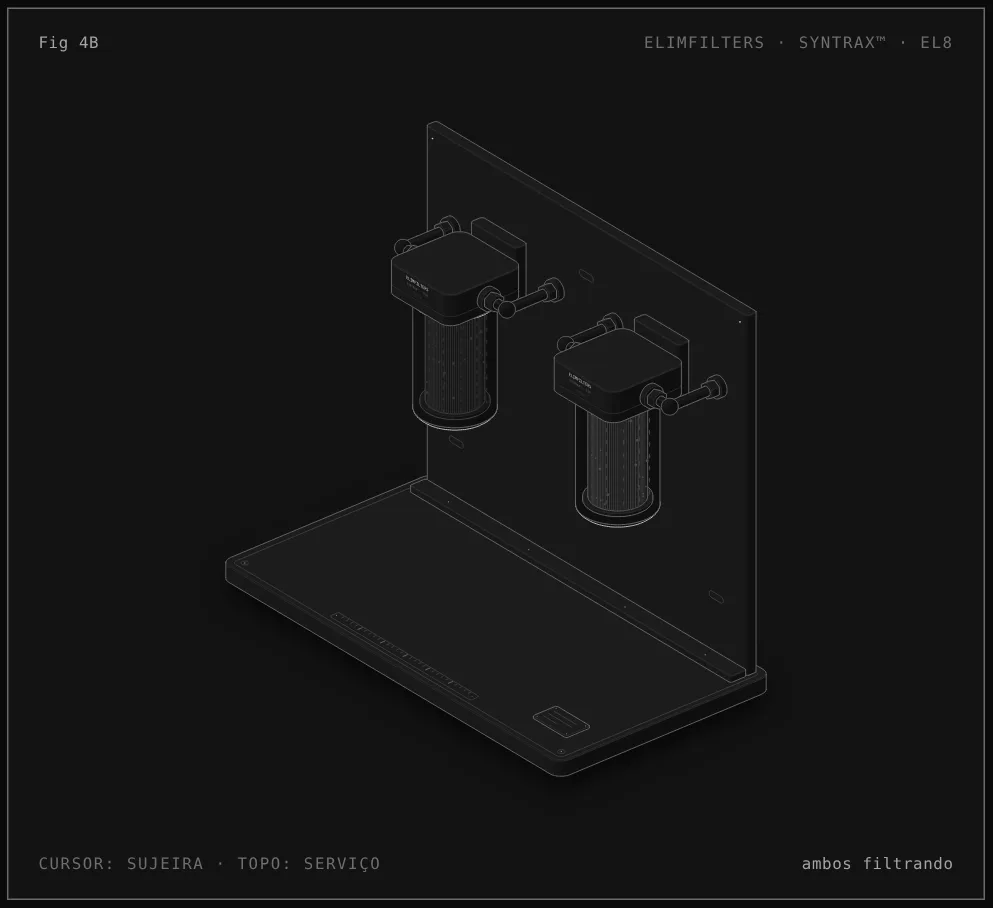

Como ler a figura: Formatos spin-on e cartucho
- Cabeçotes no suporte. Os dois filtros ficam presos a um cabeçote fixo com uma porta de entrada e uma de saída. O cabeçote faz parte do motor e nunca é substituído na manutenção.
- Esquerda: spin-on. O elemento plissado SYNTRAX™ vem selado dentro da sua própria carcaça, que é rosqueada no cabeçote.
- Direita: cartucho. Um copo permanente fecha contra o cabeçote e aloja um elemento plissado SYNTRAX™ que é substituído sozinho.
- Fluxo. Nos dois formatos o óleo entra pelo cabeçote, atravessa o meio plissado, onde ficam as partículas de desgaste e a fuligem, e sai pelo cabeçote em direção à galeria. O princípio de filtração é o mesmo.
- Manutenção. Levar o cursor ao topo, ou pressionar E, executa a manutenção: o spin-on sai inteiro, carcaça incluída; no cartucho o copo desce, troca-se o elemento e o mesmo copo volta ao lugar.
O que cada componente faz
- Elemento plissado SYNTRAX™
- O meio filtrante, dobrado em pregas para que uma grande área de filtração caiba em um elemento compacto. Retém as partículas de desgaste e os aglomerados de fuligem e deixa passar toda a vazão de óleo.
- Cabeçote do filtro
- O suporte fixo no bloco do motor, com a entrada vinda da bomba, a saída para a galeria e a face de vedação onde o filtro assenta. Não é substituído na manutenção.
- Carcaça do spin-on
- Um invólucro metálico selado que contém o elemento e é rosqueado no cabeçote. Elemento, carcaça e junta são substituídos juntos.
- Copo do cartucho
- No formato cartucho, a carcaça reutilizável que envolve o elemento. É retirado na manutenção e montado de volta com o elemento novo e suas vedações novas.
- Bomba de óleo
- Aspira o óleo do cárter pela sucção e o entrega sob pressão, através do filtro, à galeria.
- Galeria principal e alimentação dos mancais
- Distribuem o óleo filtrado aos mancais. São os componentes que o filtro existe para proteger.
- Cárter, sucção e retorno
- O cárter guarda o óleo; a sucção o leva à bomba e o retorno o devolve depois de lubrificar.
- Válvula de alívio ou bypass (no filtro ou no cabeçote, não desenhada)
- Abre quando a diferença de pressão no elemento fica alta demais, como com óleo frio ou um elemento muito carregado, para que os mancais nunca fiquem sem óleo. Sua regulagem pertence ao filtro e ao motor aprovados.
- Válvula antidrenagem (dentro do filtro, quando existe, não desenhada)
- Mantém o óleo dentro do filtro quando o motor para, para que a pressão de óleo suba rápido na próxima partida.
Formatos spin-on e cartucho
Spin-on. O elemento vem integrado à sua própria carcaça selada. A manutenção é rápida e fechada: a unidade inteira é desrosqueada e uma nova é rosqueada, de modo que a face de vedação do cabeçote e a junta nova são as únicas interfaces a verificar. A carcaça inteira é descartada.
Cartucho. A carcaça é parte permanente do motor e só o elemento é substituído, o que reduz o material descartado em cada manutenção. Também exige mais do técnico: a carcaça deve estar limpa e sem danos, e as vedações que acompanham o elemento devem ser instaladas, porque um elemento mal assentado deixa o óleo passar sem atravessar o meio.
Qual se aplica. O formato é definido pelo projeto do motor; o princípio de filtração é o mesmo nos dois. A reposição é escolhida como o elemento aprovado para esse motor e essa carcaça, incluindo seu comportamento de alívio e antidrenagem, nunca apenas pelas dimensões externas.
Sequência de manutenção
- Confirmar que a reposição é o elemento SYNTRAX™ aprovado para esse motor e esse formato; o encaixe, a compressão da junta e as funções das válvulas fazem parte do circuito protegido.
- Trocar o filtro junto com o óleo, seguindo o programa de manutenção do motor e o procedimento de drenagem do óleo.
- Spin-on: desrosquear o filtro, verificar se a junta velha saiu com ele, limpar a face de vedação do cabeçote, lubrificar a junta nova com óleo de motor limpo e apertar conforme indica o fabricante do motor.
- Cartucho: retirar o copo e o elemento usado, limpar a carcaça, instalar o elemento novo com as vedações novas que o acompanham e montar o copo de volta como especificado.
- Completar com o óleo especificado, ligar o motor e confirmar que a pressão de óleo sobe logo. Verificar vazamentos no filtro, depois desligar o motor e conferir de novo o nível de óleo.
Diagnóstico no circuito
O filtro se carrega muito antes do esperado
Verificar a condição da combustão (fuligem), a diluição por líquido de arrefecimento ou combustível, a vedação da admissão de ar e o histórico de análise de óleo antes de passar para outro elemento. O filtro reflete o que o motor gera.
A pressão de óleo demora a subir ou há ruído na partida a frio
Verificar se está instalado o elemento correto, com sua função antidrenagem, e se a viscosidade do óleo é adequada à temperatura de partida.
Pressão de óleo baixa com um filtro que parece estar bem
Verificar se há um elemento incorreto ou uma válvula de alívio que não se comporta como projetada, e depois a bomba e o lado de sucção do circuito.
Vazamento de óleo no filtro depois da manutenção
Procurar uma junta dupla (a velha ficou no cabeçote), uma junta danificada ou um aperto incorreto.
A análise de óleo mostra aumento de poeira ou de indicadores de desgaste
Verificar a vedação da admissão de ar e as fontes de desgaste, e garantir que as amostras sejam coletadas sempre do mesmo modo e comparadas com os limites próprios do motor.
02 /
Seleção para a aplicação
A seleção da filtração de lubrificação deve considerar a viscosidade do óleo da partida até a temperatura de operação, a demanda de vazão do motor, o comportamento da válvula de bypass, a geração de contaminantes e a estratégia de troca de óleo estabelecida. O elemento deve controlar as partículas de desgaste e os aglomerados de fuligem sem deixar os componentes lubrificados sem óleo nas partidas a frio ou na operação de alta vazão. Intervalos curtos recorrentes devem disparar uma revisão do estado da combustão, da diluição por líquido de arrefecimento ou combustível, da vedação da admissão de ar e do histórico de amostragem, em vez de uma mudança automática para outra classificação nominal. O encaixe, a compressão da junta, a função antidreno e o estado da carcaça continuam fazendo parte do circuito de lubrificação protegido.
Limite da evidência
SYNTRAX™ define uma arquitetura de filtração de lubrificação, não uma classificação em mícrons, capacidade, ajuste de bypass ou intervalo de troca de óleo para todos os motores. O desempenho do produto pertence a cada filtro e aplicação aprovada. A análise de óleo pode apoiar a avaliação de condição, mas a interpretação deve usar amostragem consistente e limites específicos do motor; ela não substitui o encaixe verificado, os requisitos de pressão-vazão nem as orientações de serviço do fabricante.
