Modos de contaminação controlados

COMO FUNCIONA

Como funciona MACROCORE™

Um motor aspira um volume muito grande de ar, e a poeira que esse ar carrega vai para onde o ar vai. A poeira mineral é dura: depois de passar pelo filtro de ar, ela desgasta os anéis, as camisas dos cilindros, as válvulas e as peças do turbocompressor, e boa parte acaba suspensa no óleo do motor, onde continua desgastando-o por dentro. MACROCORE™ é a arquitetura ELIMFILTERS dos elementos de admissão de ar do motor, que combina a configuração do meio, a capacidade de retenção de poeira, o controle da restrição e a integridade da vedação.

O elemento primário faz o trabalho principal. Seu meio plissado apresenta uma grande superfície ao ar que entra, e a poeira fica retida sobre a sua face de entrada e dentro dela. À medida que a poeira se acumula, forma uma camada que também participa da captura, enquanto a resistência à passagem do ar, a restrição, sobe gradualmente. O indicador de restrição do lado limpo mede esse aumento; por isso as decisões de manutenção devem seguir a restrição medida e não a aparência do elemento: um elemento que parece sujo pode ainda ter capacidade útil, e abrir a carcaça mais do que o necessário é em si um risco de contaminação.

Dentro do primário fica o elemento de segurança. Ele não é o filtro principal; sua função é manter fechado o lado limpo da carcaça enquanto o primário está fora na manutenção, e deter a poeira se o primário se danificar. Por isso um elemento de segurança sujo é um sintoma: significa que algo antes dele falhou.

Os elementos só protegem o motor se todo o limite do ar limpo estiver vedado: carcaça, vedações, tampa, abraçadeiras e o duto até o motor. Um elemento de grande capacidade não compensa uma junta sem vedação depois dele; o lado da carcaça e da vedação pertence ao INTEKCORE™. A ISO 5011 fornece a estrutura de laboratório para avaliar um filtro de ar, e os valores publicados pertencem ao elemento e à carcaça ensaiados, nunca à tecnologia como um valor único.

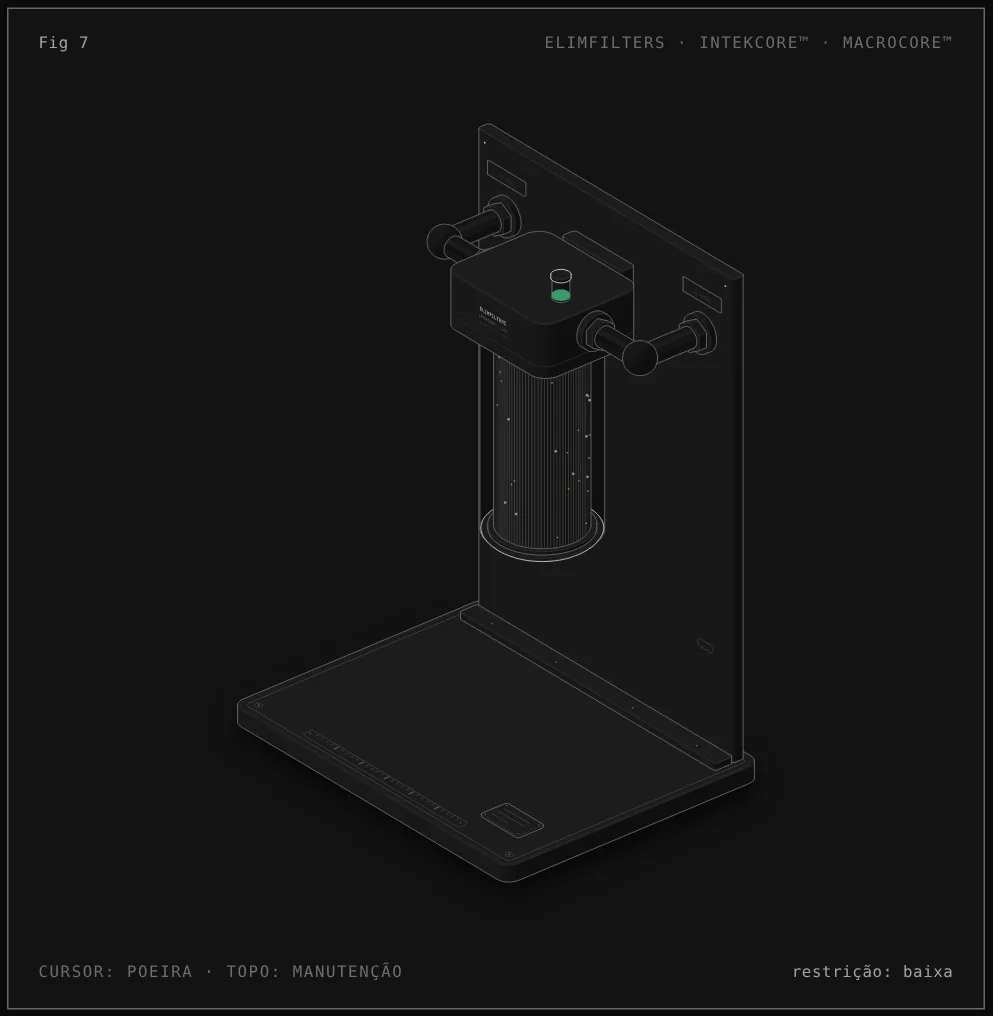

Elementos primário e de segurança no filtro de ar

A poeira fica no elemento primário plissado enquanto o indicador de restrição sobe. Na manutenção o primário sai e o elemento de segurança permanece no lugar, mantendo fechado o lado limpo.

ABRIR FIGURA INTERATIVA →

English · Español

O que cada componente faz

Elemento primário MACROCORE™

O meio plissado que retém a poeira. Sua configuração e sua capacidade de retenção são ajustadas à vazão de ar do motor e ao ambiente de poeira.

Elemento de segurança

O elemento interno que permanece no lugar durante a manutenção e protege o motor caso o primário falhe. É substituído conforme indica o fabricante do motor e nunca é limpo.

Vedação do elemento

Veda o elemento contra a carcaça para que nenhum ar passe ao redor do meio. Faz parte do limite do ar limpo.

Indicador de restrição

Mede a resistência à passagem do ar no lado limpo e mostra quando o primário chegou ao seu ponto de manutenção.

Carcaça e tampa (INTEKCORE™)

Mantêm os elementos na posição de projeto e separam o lado sujo do lado limpo.

Dutos de entrada e saída

Trazem o ar sujo e levam o ar limpo ao motor. Toda junta depois dos elementos deve estar vedada e com sua abraçadeira.

Pré-filtro (quando aplicável, não desenhado)

Em serviço muito empoeirado, retira parte da poeira antes que o ar chegue ao primário, prolongando sua vida útil.

Sequência de manutenção

1. Fazer a manutenção do primário quando o indicador de restrição chegar ao limite definido pelo fabricante do motor, ou conforme o seu programa, não pela aparência.
2. Com o motor parado, limpar ao redor da tampa antes de abri-la para que não caia poeira dentro da carcaça.
3. Retirar a tampa e o primário com cuidado, sem sacudir poeira para o lado limpo. Deixar o elemento de segurança no lugar.
4. Limpar o lado sujo da carcaça e verificar as superfícies de vedação. Olhar o elemento de segurança sem retirá-lo: se estiver sujo, encontrar o vazamento antes de instalar um primário novo.
5. Instalar o primário MACROCORE™ novo aprovado para essa carcaça, assentá-lo totalmente e montar a tampa com suas travas.
6. Rearmar o indicador de restrição e verificar o duto, as abraçadeiras e as juntas entre o filtro de ar e o motor.
7. Substituir o elemento de segurança conforme indica o fabricante do motor; nunca limpá-lo nem reutilizá-lo.

Diagnóstico no circuito

02 /

Seleção para a aplicação

Escolha a arquitetura de admissão a partir do requisito de fluxo de ar do motor, da geometria da carcaça, da concentração de poeira, do ciclo de trabalho e da progressão de restrição aceitável. A revisão deve cobrir todo o limite de ar limpo: trajeto da entrada, pré-limpeza quando aplicável, elemento primário, elemento de segurança, vedações, abraçadeiras e indicador de serviço. Um elemento de alta capacidade não compensa uma carcaça danificada ou uma junta sem vedação, e uma restrição inicial baixa não basta se a capacidade de poeira for insuficiente para o ambiente de operação. As decisões de serviço devem seguir a restrição medida e a inspeção do caminho de admissão, não apenas a aparência.

Limite da evidência

MACROCORE™ define uma arquitetura de aplicação, não uma eficiência, capacidade de poeira ou intervalo de serviço universais. A ISO 5011 fornece a estrutura de laboratório pertinente para avaliar filtros de ar em nível de produto, mas os valores publicados devem permanecer vinculados à configuração de elemento e carcaça ensaiada. A validação final exige os limites de fluxo de ar e restrição do fabricante do motor, a carcaça instalada, o ambiente de contaminantes e a evidência de produto ELIMFILTERS aprovada.

REVISÃO TÉCNICA E GOVERNANÇA DE PUBLICAÇÃO

Revisado por Víctor Abreu, fundador e CEO da ELIMFILTERS. As classificações em nível de produto e as decisões de aplicação continuam sujeitas a evidência técnica verificada.
