Proteção da admissão e do fluxo de ar
DRYCORE™
Tecnologia de filtração para secadores de ar que protege os sistemas de freio pneumáticos.
DRYCORE™ controla a umidade nos circuitos de ar comprimido para apoiar a confiabilidade do sistema de freio pneumático.
01 /
Modos de contaminação controlados
Umidade no ar comprimido
COMO FUNCIONA
Como funciona DRYCORE™
Um compressor de ar aspira o ar ambiente junto com o seu vapor de água. A compressão concentra essa umidade e, à medida que o ar comprimido esfria nas linhas, nos reservatórios e nas válvulas, a água condensa. A água em um sistema de freios pneumáticos corrói os reservatórios e os corpos das válvulas, lava a lubrificação, faz as válvulas travarem e, no frio, pode congelar nas linhas e válvulas. O óleo arrastado pelo compressor se soma à contaminação. DRYCORE™ controla a umidade nos circuitos de ar comprimido para apoiar a confiabilidade do sistema de freios pneumáticos.
O cartucho contém um leito de dessecante: uma massa de esferas adsorventes que retira o vapor de água do ar comprimido que passa por ela, de modo que o ar que chega ao reservatório está seco. O leito só consegue reter uma quantidade limitada de umidade, por isso precisa ser regenerado regularmente.
A regeneração acontece no ciclo de purga. Quando o sistema atinge a pressão de trabalho e o compressor deixa de carregar, a válvula de purga sob o cartucho se abre e ar seco flui em sentido inverso pelo leito, levando a umidade acumulada para a atmosfera através da válvula. O leito fica pronto para o próximo ciclo de carga. Por isso a vida do cartucho depende do bom funcionamento da purga, do trabalho e dos ciclos do compressor e de quanto óleo chega até ele: o óleo recobre o dessecante e reduz sua capacidade de reter água.
Portanto, o diagnóstico precisa distinguir o manejo normal do condensado de uma válvula de purga com falha, um dessecante saturado, arraste de óleo, vazamentos de ar ou ciclos excessivos do compressor. DRYCORE™ não promete um ponto de orvalho, uma eficiência de remoção de óleo nem um intervalo de manutenção para todos os veículos e climas, e as decisões finais de manutenção seguem os requisitos de segurança do fabricante do equipamento.

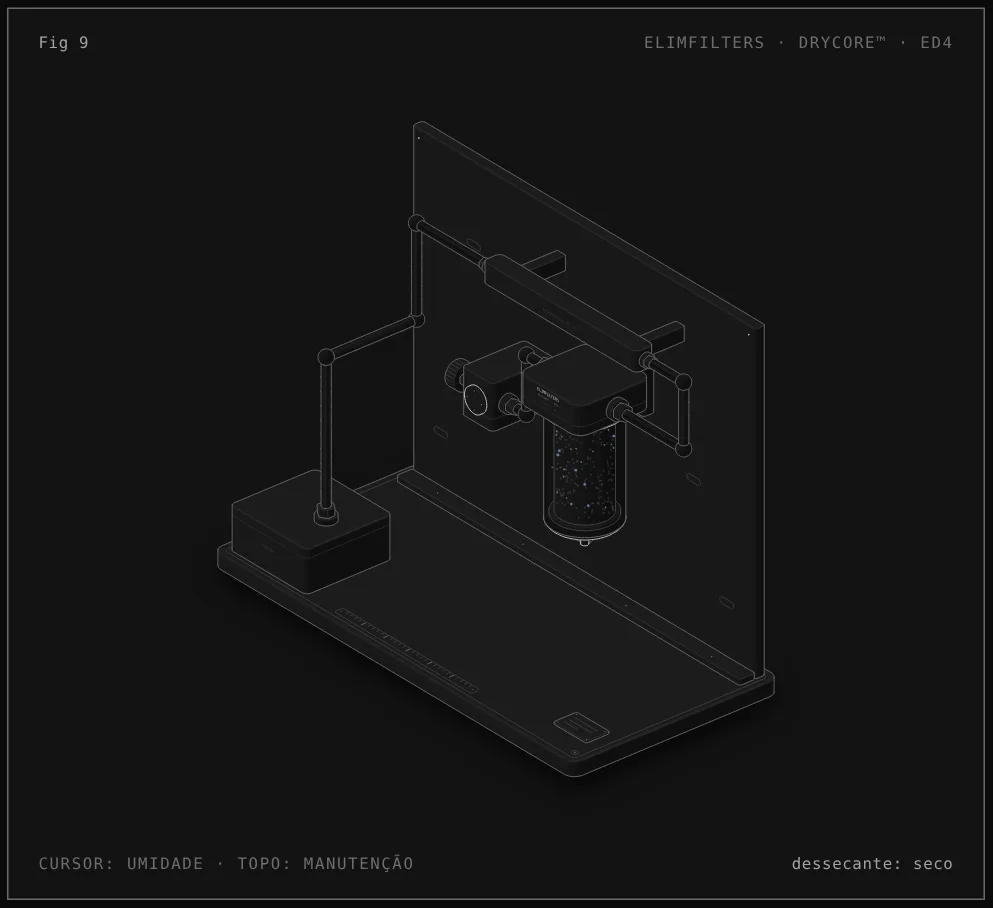

Como ler a figura: Cartucho de dessecante no circuito de ar dos freios
- Compressor e tomada de ar. O compressor aspira o ar ambiente pela sua tomada e o entrega sob pressão em direção ao secador. Mover o cursor para os lados muda quanta umidade o ar carrega.
- Cartucho DRYCORE™ em corte. O ar comprimido atravessa o leito de dessecante dentro do cartucho, que retira o vapor de água.
- Umidade no leito. As marcas azuis mostram a umidade retida pela parte da frente do leito. A leitura da figura passa de seco para retendo umidade e para perto da saturação à medida que o leito se carrega.
- Válvula de purga. No ciclo de purga, a válvula sob o cartucho se abre e a água acumulada cai; o leito recupera parte da sua capacidade. A leitura indica quando a válvula está aberta.
- Reservatório de ar. O ar seco é armazenado no reservatório, pronto para o sistema de freios.
- Válvulas de freio. Do reservatório, o ar alimenta o bloco de válvulas de freio: os componentes que o secador existe para proteger.
- Manutenção. Levar o cursor ao topo, ou pressionar E, executa a manutenção: o cartucho sai e entra um novo com o leito de dessecante seco.
O que cada componente faz
- Leito de dessecante
- As esferas adsorventes que retiram o vapor de água do ar comprimido. Sua capacidade é limitada e é recuperada a cada ciclo de purga.
- Cartucho DRYCORE™ e cabeçote
- O cartucho contém o dessecante e veda contra o cabeçote do secador, que permanece no veículo. A rosca e a vedação devem corresponder ao secador instalado.
- Válvula de purga
- Abre no ciclo de purga para que o fluxo inverso de ar seco leve a água acumulada. Uma válvula que não abre, ou que não fecha, anula o secador.
- Aquecedor (quando existe, não desenhado)
- Evita que a área de purga congele no frio.
- Compressor e tomada de ar
- Produzem o ar comprimido. Uma tomada suja, um compressor quente ou o arraste de óleo aumentam a carga sobre o cartucho.
- Governador (não desenhado)
- Controla quando o compressor carrega e descarrega e, portanto, quando acontece o ciclo de purga.
- Reservatório de ar
- Guarda o ar seco; a água que se acumula aqui é um sintoma a investigar.
- Válvulas de freio
- Os componentes que dependem de ar limpo e seco para funcionar corretamente.
Sequência de manutenção
- Estacionar o veículo com segurança, travá-lo contra movimento e seguir o procedimento do fabricante do equipamento. Aliviar toda a pressão de ar do sistema antes de retirar o cartucho: o ar comprimido armazena energia e pode causar ferimentos.
- Confirmar que a reposição é o cartucho DRYCORE™ aprovado para esse secador, com a rosca, a vedação e o procedimento de manutenção corretos.
- Retirar o cartucho usado, limpar a face de vedação do cabeçote, preparar a vedação nova conforme indicado e instalar o cartucho novo, apertando-o conforme especifica o fabricante.
- Religar, formar pressão e verificar vazamentos. Confirmar que a válvula de purga descarrega quando o compressor deixa de carregar.
- Depois de um período em serviço, drenar os reservatórios e verificar se há água ou óleo para confirmar que o sistema está funcionando.
- Se continuar aparecendo água a jusante, inspecionar o compressor, o governador, o aquecedor, o ciclo de purga e os reservatórios antes de instalar outro cartucho.
Diagnóstico no circuito
Água nos reservatórios
Verificar se a válvula de purga abre em todo ciclo, se o dessecante está saturado, se o compressor trabalha quente ou por tempo demais, e se há vazamentos que o mantêm funcionando.
Óleo nos reservatórios ou no cartucho
Arraste de óleo do compressor. Contamina o dessecante e encurta sua vida; é preciso tratar o compressor, não só o cartucho.
A válvula de purga chia ou vaza o tempo todo
A válvula não está assentando: sujeira, desgaste ou uma falha na válvula. Enquanto vazar, o leito não consegue ser regenerado corretamente.
O compressor faz ciclos com frequência demais
Procurar vazamentos de ar a jusante e verificar o governador. Ciclos frequentes deixam menos tempo para a regeneração e aumentam a carga de umidade.
Linhas ou válvulas congelando no frio
Está passando água além do secador, ou o aquecedor (se houver) não está funcionando. Encontrar a causa antes do próximo período de frio.
02 /
Seleção para a aplicação
A proteção do secador de ar deve ser compatibilizada com o regime do compressor, o comportamento da purga, o arranjo dos reservatórios, a temperatura ambiente, a umidade e a carga real de umidade do sistema pneumático. O diagnóstico deve distinguir a gestão normal do condensado de uma válvula de purga com falha, dessecante saturado, arraste de óleo, vazamento de ar ou ciclagem excessiva do compressor. O conjunto de filtro e dessecante também deve ser compatível com a interface do cartucho instalado e com o procedimento de serviço. Em aplicações de freio, a presença recorrente de água a jusante do secador é um sintoma do sistema que justifica inspecionar o compressor, o governador, o aquecedor, o ciclo de purga e os reservatórios antes de instalar outro cartucho.
Limite da evidência
DRYCORE™ descreve uma arquitetura de controle de umidade para aplicações pneumáticas e de ar comprimido aprovadas; não promete um único ponto de orvalho, eficiência de remoção de óleo ou intervalo de serviço para todos os veículos e climas. Qualquer afirmação quantitativa de desempenho pertence a um cartucho e a uma condição de ensaio validados. As decisões finais de serviço devem seguir os requisitos de segurança do fabricante do equipamento, o projeto do secador instalado e os dados de aplicação verificados.
