Proteção da limpeza do combustível
TURBOCORE™
Arquitetura de separação de combustível/água tipo turbina reservada aos sistemas das séries FH e FG aprovados.
TURBOCORE™ é a arquitetura ELIMFILTERS de separação de combustível/água tipo turbina reservada exclusivamente aos sistemas das séries FH e FG aprovados. Trata da limpeza do combustível e da gestão da água dentro da configuração de separador de turbina aprovada e permanece distinta de HYDROCORE™, que rege os separadores padrão não turbina. A eficiência, o desempenho de separação de água, a capacidade e os intervalos de serviço em nível de produto exigem evidência validada específica de cada aplicação.
01 /
Modos de contaminação controlados
Contaminação por partículas no combustível
Contaminação por água nos sistemas de separador tipo turbina FH e FG aprovados
COMO FUNCIONA
Como funciona TURBOCORE™
TURBOCORE™ é a arquitetura ELIMFILTERS para os sistemas de separação de combustível/água tipo turbina FH e FG. Como um separador padrão, retira a água e os sólidos do diesel antes que cheguem ao sistema de injeção, mas faz isso em etapas, e a primeira etapa não precisa de nenhum meio filtrante: usa o próprio fluxo do combustível.
Na primeira etapa, o combustível entra na carcaça e é dirigido para um defletor de turbina fixo. Suas pás helicoidais transformam o fluxo de entrada em um giro; nada gira mecanicamente. O giro centrifuga o combustível, de modo que a água e as partículas sólidas maiores, mais densas que o diesel, são lançadas para a parede, descem por ela e se depositam no fundo do copo. Uma grande parte da carga de contaminantes é retirada aqui, antes mesmo de o combustível chegar ao elemento.
As etapas seguintes acontecem no elemento substituível, que recebe combustível já sem a água livre nem os sólidos mais pesados e retém o que resta. Como o copo armazena a água separada, drená-la faz parte do funcionamento do sistema: a água precisa ser descarregada antes de chegar à marca, como em qualquer separador.
Um separador tipo turbina é selecionado e mantido como um sistema completo aprovado: tamanho da carcaça, série de elementos dedicada, disposição do copo e do dreno, ajustados à vazão de combustível que deve atender. Os separadores padrão spin-on ou de cartucho funcionam com outro princípio e pertencem ao HYDROCORE™; sua lógica e suas peças não são substituídas aqui, mesmo que as dimensões pareçam semelhantes.

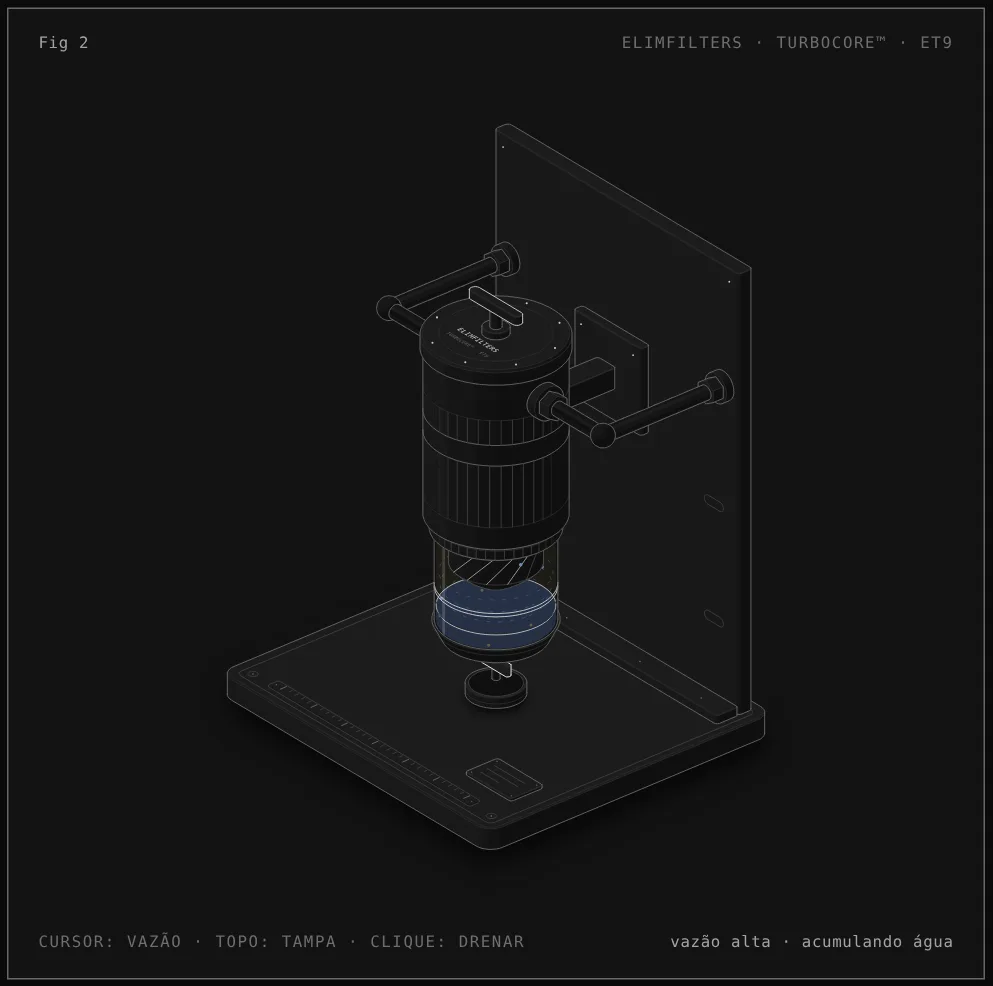

Como ler a figura: Carcaça tipo turbina com defletor fixo
- Entrada e saída. O combustível entra e sai pelas conexões na lateral da carcaça fundida, fixada com abraçadeira a um suporte de parede. Mover o cursor para os lados muda a vazão de combustível que passa pela carcaça.
- Defletor de turbina fixo. Através do copo transparente veem-se as pás helicoidais do defletor, que transformam o fluxo em um giro. Os anéis tracejados mostram o combustível girando abaixo dele; nada dentro da carcaça gira mecanicamente.
- Separação centrífuga. As gotas azuis são água e os pontos escuros resíduos sólidos: por serem mais densos que o diesel, são lançados para a parede do copo e se depositam no fundo.
- Dreno. Quando a água chega à marca, o indicador avisa. Clicar na figura, ou pressionar a barra de espaço, abre o dreno e a água cai no copo coletor.
- Tampa e elemento. Levar o cursor ao topo, ou pressionar E, levanta a tampa com sua manopla em T e retira o elemento substituível da carcaça: é a posição de manutenção. A carcaça, o copo e o defletor permanecem no lugar.
O que cada componente faz
- Defletor de turbina fixo
- A primeira etapa de separação. Suas pás helicoidais transformam o combustível que entra em um giro que lança a água e os sólidos pesados contra a parede do copo. Não tem partes móveis e não é uma peça de manutenção.
- Copo transparente
- Recolhe a água separada e os resíduos e deixa ver o nível em relação à marca.
- Dreno
- A válvula no fundo do copo. Ao abri-la sai a água acumulada; é preciso fechá-la de novo e verificar que não pinga.
- Elemento substituível
- As etapas seguintes de separação. Pertence à série dedicada da carcaça e sai pela tampa na manutenção.
- Tampa com manopla em T
- Fecha a parte superior da carcaça com seu círculo de parafusos e sua vedação. Ao levantá-la acessa-se o elemento sem mexer nas linhas nem no copo.
- Carcaça fundida aletada, abraçadeira e suporte
- O corpo permanente do sistema, preso ao suporte por uma abraçadeira. Tem a entrada e a saída e não é substituído na manutenção.
Sequência de manutenção
- Com o motor desligado, abrir o dreno e retirar a água acumulada para um recipiente. Descartá-la como resíduo contaminado com combustível.
- Confirmar que o elemento de reposição pertence à série dedicada dessa carcaça FH ou FG; um elemento padrão não é um substituto.
- Retirar a tampa e o elemento usado. Inspecionar a vedação da tampa e as vedações do elemento, e substituí-las pelas que acompanham a reposição.
- Instalar o elemento novo na orientação correta, para preservar o percurso de fluxo previsto através das etapas.
- Montar a tampa de volta, apertá-la conforme indica o fabricante do equipamento, e reabastecer e escorvar o sistema segundo seu procedimento de manutenção.
- Ligar o motor e verificar vazamentos na tampa, no dreno e em cada conexão. Confirmar que o dreno ficou fechado.
Diagnóstico no circuito
A água volta a chegar à marca logo depois de cada drenagem
O separador está fazendo seu trabalho e reflete o que o combustível traz. Verificar a montante: condensação no tanque, água nas entregas, práticas de armazenamento e transferência.
Aparece água depois da carcaça
Verificar se a drenagem atrasou, se o elemento é da série dedicada correta e está instalado na orientação certa, e se as vedações internas estão intactas.
A restrição sobe com pouca água no copo
O elemento está se carregando com o que a primeira etapa não retirou. Considerar a qualidade do combustível e a formação de parafina no frio antes de mudar o intervalo de manutenção.
Ar no sistema ou vazamento de combustível depois da manutenção
Verificar a vedação da tampa e seu aperto, as vedações do elemento e o dreno. No lado de sucção, uma vedação defeituosa aspira ar em vez de vazar combustível.
Borra escura no limite entre água e combustível no copo
É sinal de crescimento microbiano. Deve ser tratado no tanque e no sistema de combustível; o separador apenas o torna visível.
