Proteção da limpeza do combustível
SYNTAPORE™
Arquitetura de filtração de combustível diesel para aplicações de filtros primários, secundários e de cartucho.
SYNTAPORE™ é a arquitetura ELIMFILTERS de filtração de combustível diesel desenvolvida para aplicações de filtros primários, secundários e de cartucho. Apoia um controle escalonado de partículas antes que o combustível chegue às bombas de alta pressão, aos injetores e a outros componentes de precisão. A arquitetura permite compatibilizar cada posição de filtração com a eficiência, a capacidade de contaminantes, a vazão de combustível e as condições de queda de pressão exigidas. Essa abordagem específica de cada aplicação apoia uma proteção confiável do sistema de combustível em diferentes motores, ambientes de operação e estratégias de serviço. O desempenho em nível de produto e os intervalos de serviço são validados individualmente conforme o filtro, a aplicação e os requisitos de ensaio aplicáveis.
01 /
Modos de contaminação controlados
Contaminação por partículas no combustível
COMO FUNCIONA
Como funciona SYNTAPORE™
O diesel chega ao motor carregando partículas duras recolhidas durante o refino, o armazenamento, a transferência e o abastecimento, e do próprio tanque. O sistema de injeção (bomba de transferência, bomba de alta pressão e injetores) trabalha com folgas internas muito estreitas e depende do próprio combustível para se lubrificar, de modo que as partículas que passam pela filtração agem como abrasivo justamente nessas superfícies. SYNTAPORE™ é a arquitetura ELIMFILTERS que controla essas partículas antes que cheguem ao sistema de injeção.
Em vez de pedir a um único filtro que faça tudo, SYNTAPORE™ trabalha em etapas. O filtro primário fica no lado de sucção, entre o tanque e a bomba de transferência. Ele retém as partículas maiores e a maior parte da carga de contaminantes, protege a bomba de transferência e afasta essa carga da etapa seguinte. Como trabalha em sucção, sua restrição precisa continuar baixa: um filtro de sucção restringido pode deixar a bomba sem combustível.
O filtro secundário fica no lado de pressão, depois da bomba de transferência e antes do sistema de injeção. Como o primário já reteve as partículas maiores, o secundário é configurado para reter as partículas finas, às quais o sistema de injeção é mais sensível. Cada posição é ajustada separadamente à vazão de combustível, à carga de contaminantes e à perda de carga admissível; por isso um elemento primário e um secundário não são intercambiáveis, mesmo que pareçam iguais.
SYNTAPORE™ cobre apenas a filtração de partículas. Quando uma posição também precisa separar a água do combustível, essa função pertence ao HYDROCORE™ (separadores padrão) ou ao TURBOCORE™ (sistemas tipo turbina FH e FG). As figuras abaixo mostram filtros de partículas sem separação de água.

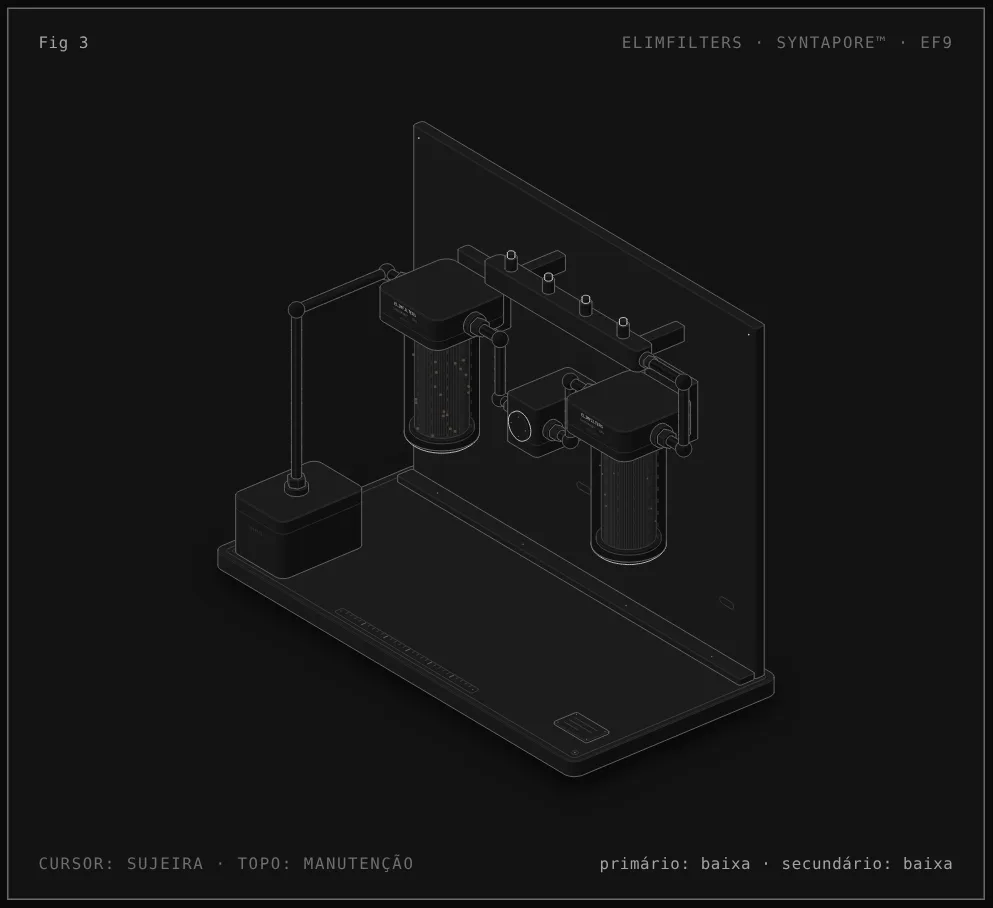

Como ler a figura: Filtros primário e secundário no circuito de combustível
- Tanque. O combustível sai do tanque pela linha de sucção. Os pontos escuros no combustível representam as partículas que ele carrega; mover o cursor para os lados muda a quantidade.
- Spin-on primário, lado de sucção. A bomba de transferência aspira o combustível através do primeiro elemento plissado SYNTAPORE™. As partículas maiores ficam nas pregas, por isso este é o filtro que recebe a maior parte da carga de contaminantes.
- Bomba de transferência. A bomba recebe combustível que já não carrega as partículas maiores e o envia, agora sob pressão, em direção ao motor.
- Spin-on secundário, lado de pressão. O combustível atravessa um segundo elemento plissado SYNTAPORE™, que retém as partículas finas. É a última etapa de filtração antes do sistema de injeção.
- Rampa de injeção e injetores. A rampa distribui o combustível aos quatro injetores: os componentes que as duas etapas existem para proteger.
- Manutenção. Levar o cursor ao topo da figura, ou pressionar E, executa a manutenção: os dois spin-on saem dos cabeçotes e são instalados novos. Cabeçotes, linhas e bomba permanecem no equipamento.

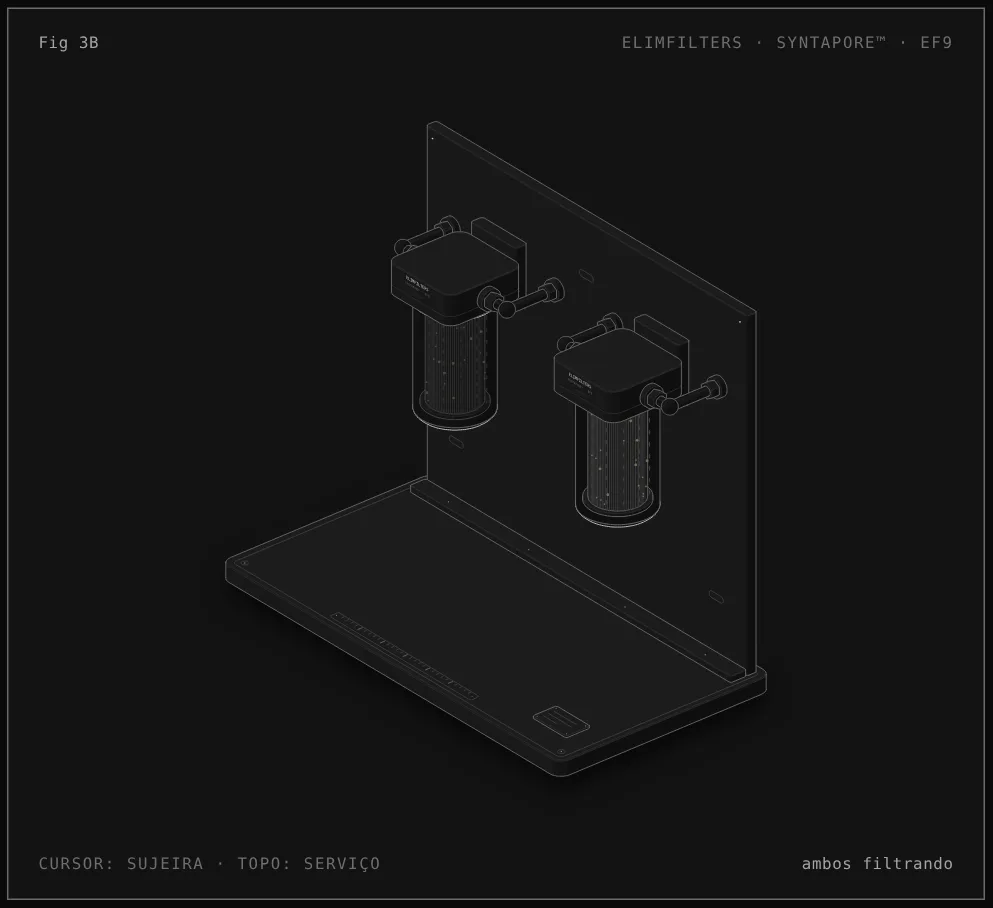

Como ler a figura: Formatos spin-on e cartucho
- Cabeçotes no suporte. Os dois filtros ficam presos a um cabeçote fixo com uma porta de entrada e uma de saída. O cabeçote faz parte do equipamento e nunca é substituído na manutenção.
- Esquerda: spin-on. O elemento plissado SYNTAPORE™ vem selado dentro da sua própria carcaça, que é rosqueada no cabeçote.
- Direita: cartucho. Um copo permanente fecha contra o cabeçote e aloja um elemento plissado SYNTAPORE™ que é substituído sozinho.
- Fluxo. Nos dois formatos o combustível entra pelo cabeçote, atravessa o meio plissado, onde as partículas ficam retidas, e sai pelo cabeçote em direção ao próximo componente. O princípio de filtração é o mesmo.
- Manutenção. Levar o cursor ao topo, ou pressionar E, executa a manutenção: o spin-on sai inteiro, carcaça incluída; no cartucho o copo desce, troca-se o elemento e o mesmo copo volta ao lugar.
O que cada componente faz
- Elemento plissado SYNTAPORE™
- O meio filtrante, dobrado em pregas para que uma grande área de filtração caiba em um elemento compacto. Retém as partículas e deixa o combustível passar; sua configuração é o que muda entre uma posição primária e uma secundária.
- Cabeçote do filtro
- A parte fixa no motor ou no suporte. Tem as portas de entrada e saída e a face de vedação onde assenta o spin-on ou o copo. Não é substituído na manutenção.
- Carcaça do spin-on
- Um invólucro metálico selado que contém o elemento e é rosqueado no cabeçote. Elemento, carcaça e junta são substituídos juntos.
- Copo do cartucho
- No formato cartucho, a carcaça reutilizável que envolve o elemento. É retirado na manutenção e montado de volta com o elemento novo e suas vedações novas.
- Bomba de transferência
- Aspira o combustível do tanque através do primário e o entrega sob pressão através do secundário. É o componente que o primário protege diretamente.
- Rampa de injeção e injetores
- Entregam o combustível ao motor. São os componentes mais sensíveis do circuito e a razão de existir da etapa secundária.
Formatos spin-on e cartucho
Spin-on. O elemento vem integrado à sua própria carcaça selada. A manutenção é rápida e fechada: a unidade inteira é desrosqueada e uma nova é rosqueada, de modo que a face de vedação do cabeçote e a junta nova são as únicas interfaces a verificar. A carcaça inteira é descartada.
Cartucho. A carcaça é parte permanente do equipamento e só o elemento é substituído, o que reduz o material descartado em cada manutenção. Também exige mais do técnico: o copo e a carcaça devem estar limpos e sem danos, e as vedações que acompanham o elemento devem ser instaladas, porque um elemento mal assentado deixa o combustível passar sem atravessar o meio.
Qual se aplica. O formato é definido pelo projeto do motor ou do equipamento; o princípio de filtração é o mesmo nos dois. A peça de reposição é escolhida pela sua posição e pela carcaça aprovada, nunca apenas pelas dimensões externas.
Sequência de manutenção
- Identificar a posição (primário, secundário ou cartucho) e confirmar que a reposição é o elemento aprovado para essa posição e essa carcaça.
- Spin-on: desrosquear o filtro, verificar se a junta velha saiu com ele, limpar a face de vedação do cabeçote, lubrificar a junta nova com combustível limpo e apertar conforme indica o fabricante do equipamento.
- Cartucho: retirar o copo e o elemento usado, limpar o copo, instalar o elemento novo com as vedações novas que o acompanham e montar o copo de volta.
- Sangrar o ar do sistema de combustível com o procedimento indicado pelo fabricante do motor. Não encher um filtro secundário com combustível não filtrado: esse combustível iria direto para o sistema de injeção.
- Ligar o motor e verificar vazamentos em cada filtro e conexão. No lado de sucção, uma vedação defeituosa pode aspirar ar em vez de vazar combustível.
Diagnóstico no circuito
O primário restringe antes do esperado
Verificar primeiro a montante: contaminação do tanque, práticas de armazenamento e transferência, ou um lote de combustível de má qualidade. O primário reflete o que o combustível traz; encurtar o intervalo sem encontrar a origem só trata o sintoma.
A restrição aparece no frio e desaparece a quente
Considerar a formação de parafina do combustível sobre o meio em baixa temperatura antes de tratá-la como carga de sujeira. O tipo de combustível e as práticas em clima frio fazem parte do diagnóstico.
O secundário carrega mais rápido que o primário
O primário pode não estar fazendo a sua parte: verificar se há um elemento incorreto na posição primária, uma vedação danificada ou uma passagem de combustível que contorna o meio, e depois a linha entre as duas etapas.
Partida difícil ou perda de potência após a manutenção
Procurar ar no circuito: sangria incompleta ou uma vedação do lado de sucção aspirando ar. Confirmar que o elemento correto foi instalado em cada posição.
Água no combustível ou nos filtros
A separação de água está fora do escopo do SYNTAPORE™. Verificar a etapa de separação de água e o armazenamento a montante; um filtro de partículas não foi feito para lidar com água livre.
02 /
Seleção para a aplicação
A seleção começa por identificar se o elemento atende a uma posição primária, secundária ou de cartucho, e depois por compatibilizar a vazão de combustível, a sensibilidade do sistema de injeção, a carga de contaminantes, o comportamento a frio e a restrição admissível. Todo o caminho do combustível deve ser revisado quanto à contaminação no armazenamento, às práticas de transferência e à gestão da água a montante, porque um filtro final não consegue corrigir sozinho todas as condições de origem. Os materiais das vedações, as conexões e o comportamento do bypass devem corresponder à carcaça aprovada. Quando a restrição sobe antes do tempo, o diagnóstico deve distinguir contaminação anormal, qualidade do combustível, formação de parafinas em baixa temperatura e elemento incorreto antes de mudar o intervalo de manutenção.
Limite da evidência
SYNTAPORE™ não cria uma classificação em mícrons, eficiência, capacidade ou vida útil universais para todos os filtros diesel. As afirmações quantitativas exigem evidência em nível de produto segundo o método de ensaio aplicável e a aplicação aprovada. HYDROCORE™ continua sendo a arquitetura dos separadores de água padrão não turbina, enquanto TURBOCORE™ é reservado aos sistemas tipo turbina FH e FG aprovados; esses escopos não devem ser misturados.
REVISÃO TÉCNICA E GOVERNANÇA DE PUBLICAÇÃO
Revisado por Víctor Abreu, fundador e CEO da ELIMFILTERS. As classificações em nível de produto e as decisões de aplicação continuam sujeitas a evidência técnica verificada.
