Protección de la limpieza del combustible
SYNTAPORE™
Arquitectura de filtración de combustible diésel para aplicaciones de filtros primarios, secundarios y de cartucho.
SYNTAPORE™ es la arquitectura ELIMFILTERS de filtración de combustible diésel desarrollada para aplicaciones de filtros primarios, secundarios y de cartucho. Apoya un control escalonado de partículas antes de que el combustible llegue a las bombas de alta presión, los inyectores y otros componentes de precisión. La arquitectura permite ajustar cada posición de filtración a la eficiencia, la capacidad de contaminantes, el caudal de combustible y las condiciones de caída de presión requeridas. Este enfoque específico de cada aplicación apoya una protección fiable del sistema de combustible en distintos motores, entornos de operación y estrategias de servicio. El desempeño a nivel de producto y los intervalos de servicio se validan por separado según el filtro, la aplicación y los requisitos de ensayo aplicables.
01 /
Modos de contaminación controlados
Contaminación por partículas en el combustible
CÓMO FUNCIONA
Cómo funciona SYNTAPORE™
El combustible diésel llega al motor cargado de partículas duras que recoge durante la refinación, el almacenamiento, el trasvase y el reabastecimiento, y del propio tanque. El sistema de inyección (bomba de transferencia, bomba de alta presión e inyectores) trabaja con holguras internas muy estrechas y depende del mismo combustible para lubricarse, así que las partículas que superan la filtración actúan como abrasivo justamente sobre esas superficies. SYNTAPORE™ es la arquitectura ELIMFILTERS que controla esas partículas antes de que lleguen al sistema de inyección.
En lugar de pedirle a un solo filtro que lo haga todo, SYNTAPORE™ trabaja por etapas. El filtro primario va en el lado de succión, entre el tanque y la bomba de transferencia. Retiene las partículas más grandes y la mayor parte de la carga de contaminantes, protege la bomba de transferencia y aleja esa carga de la etapa siguiente. Como trabaja en succión, su restricción debe mantenerse baja: un filtro de succión restringido puede dejar a la bomba sin combustible.
El filtro secundario va en el lado de presión, después de la bomba de transferencia y antes del sistema de inyección. Como el primario ya retuvo las partículas grandes, el secundario se configura para retener las partículas finas, a las que el sistema de inyección es más sensible. Cada posición se ajusta por separado al caudal de combustible, la carga de contaminantes y la caída de presión admisible; por eso un elemento primario y uno secundario no son intercambiables aunque se parezcan.
SYNTAPORE™ cubre solo la filtración de partículas. Cuando una posición también debe separar el agua del combustible, esa función corresponde a HYDROCORE™ (separadores estándar) o a TURBOCORE™ (sistemas tipo turbina FH y FG). Las figuras de abajo muestran filtros de partículas sin separación de agua.

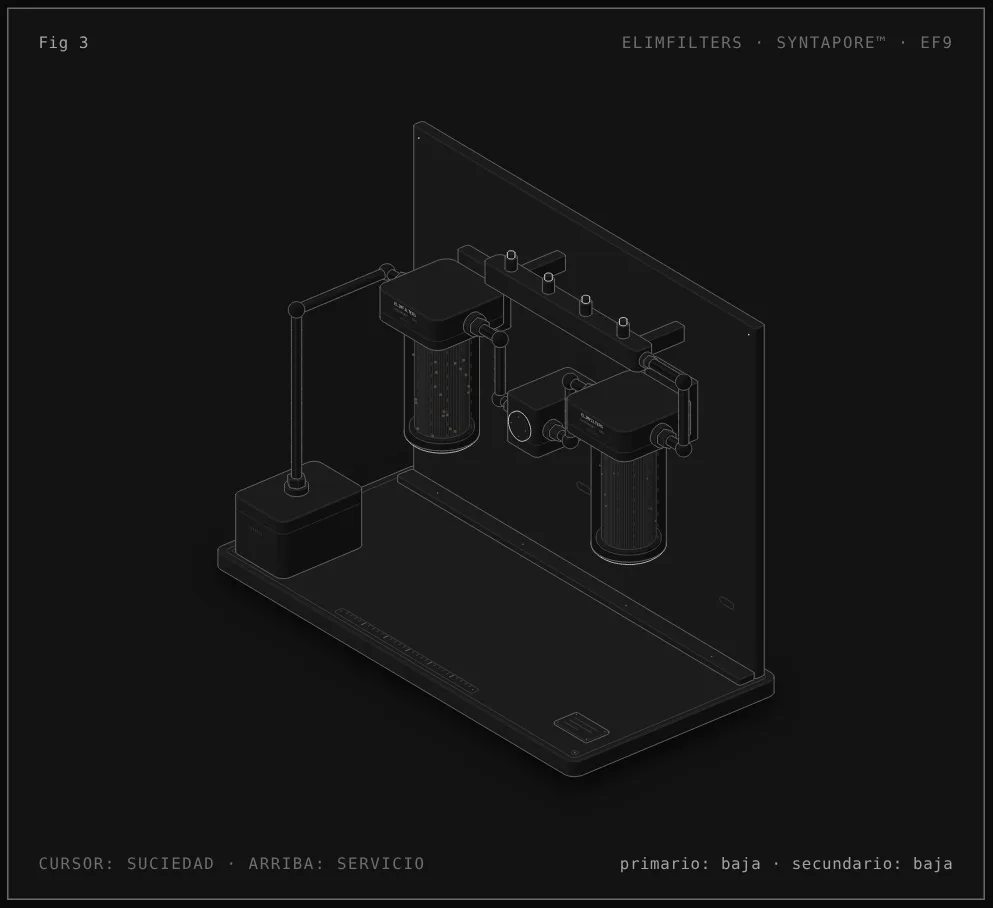

Cómo leer la figura: Filtros primario y secundario en el circuito de combustible
- Tanque. El combustible sale del tanque por la línea de succión. Los puntos oscuros en el combustible representan las partículas que arrastra; al mover el cursor de lado a lado cambia la cantidad.
- Spin-on primario, lado de succión. La bomba de transferencia aspira el combustible a través del primer elemento plisado SYNTAPORE™. Las partículas más grandes quedan en los pliegues, por eso este es el filtro que recibe la mayor parte de la carga de contaminantes.
- Bomba de transferencia. La bomba recibe combustible que ya no lleva las partículas grandes y lo envía, ahora a presión, hacia el motor.
- Spin-on secundario, lado de presión. El combustible atraviesa un segundo elemento plisado SYNTAPORE™, que retiene las partículas finas. Es la última etapa de filtración antes del sistema de inyección.
- Riel de inyección e inyectores. El riel reparte el combustible a los cuatro inyectores: los componentes que ambas etapas existen para proteger.
- Servicio. Al llevar el cursor a la parte superior de la figura, o al pulsar E, se ejecuta el servicio: ambos spin-on salen de sus cabezales y se colocan nuevos. Cabezales, líneas y bomba permanecen en el equipo.

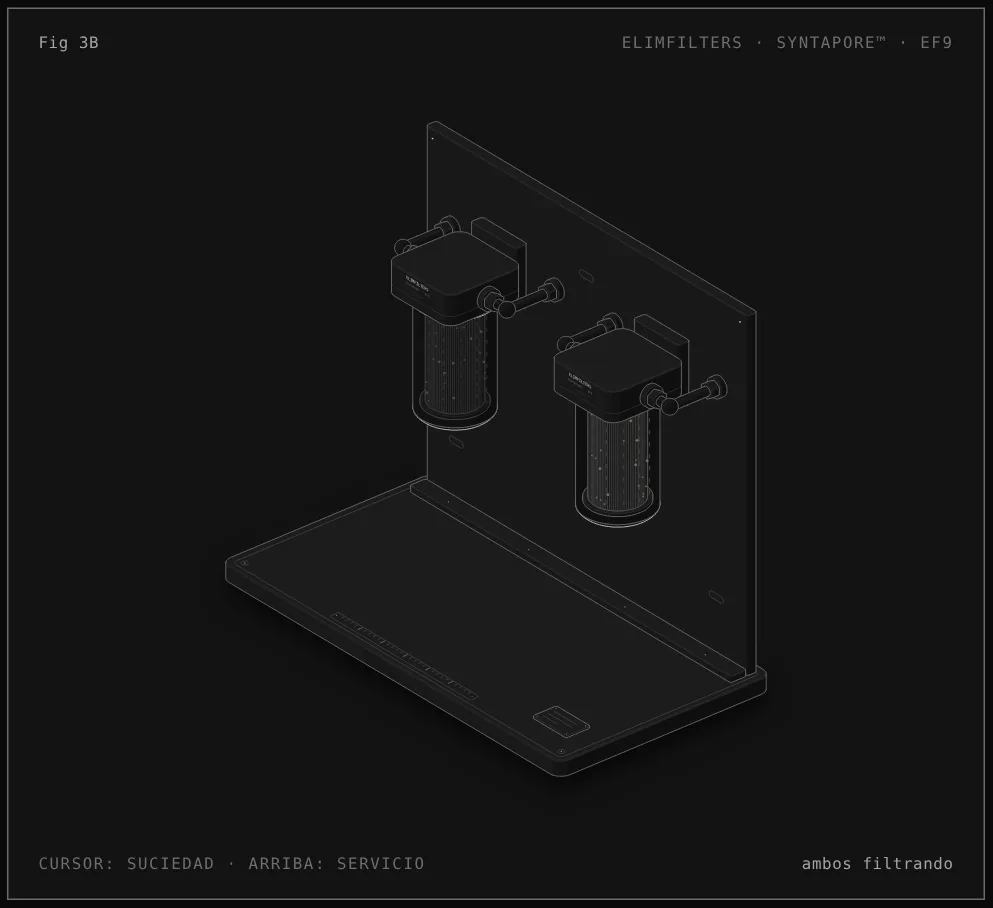

Cómo leer la figura: Formatos spin-on y cartucho
- Cabezales en el soporte. Ambos filtros cuelgan de un cabezal fijo con un puerto de entrada y uno de salida. El cabezal es parte del equipo y nunca se reemplaza en el servicio.
- Izquierda: spin-on. El elemento plisado SYNTAPORE™ va sellado dentro de su propia carcasa, que se enrosca en el cabezal.
- Derecha: cartucho. Un vaso permanente cierra contra el cabezal y aloja un elemento plisado SYNTAPORE™ que se reemplaza solo.
- Flujo. En ambos formatos el combustible entra por el cabezal, atraviesa el medio plisado, donde quedan retenidas las partículas, y sale por el cabezal hacia el siguiente componente. El principio de filtración es el mismo.
- Servicio. Al llevar el cursor arriba, o al pulsar E, se ejecuta el servicio: el spin-on sale completo, carcasa incluida; en el cartucho baja el vaso, se cambia el elemento y se vuelve a montar el mismo vaso.
Qué hace cada componente
- Elemento plisado SYNTAPORE™
- El medio filtrante, plegado en pliegues para que una gran superficie de filtración quepa en un elemento compacto. Retiene las partículas y deja pasar el combustible; su configuración es lo que cambia entre una posición primaria y una secundaria.
- Cabezal del filtro
- La parte fija en el motor o en el soporte. Lleva los puertos de entrada y salida y la cara de sellado contra la que asienta el spin-on o el vaso. No se reemplaza en el servicio.
- Carcasa del spin-on
- Un envase metálico sellado que contiene el elemento y se enrosca en el cabezal. Elemento, carcasa y empaque se reemplazan juntos.
- Vaso del cartucho
- En el formato cartucho, la carcasa reutilizable que rodea al elemento. Se retira en el servicio y se vuelve a montar con el elemento nuevo y sus sellos nuevos.
- Bomba de transferencia
- Aspira el combustible del tanque a través del primario y lo entrega a presión a través del secundario. Es el componente que el primario protege directamente.
- Riel de inyección e inyectores
- Entregan el combustible al motor. Son los componentes más sensibles del circuito y la razón de ser de la etapa secundaria.
Formatos spin-on y cartucho
Spin-on. El elemento viene integrado en su propia carcasa sellada. El servicio es rápido y cerrado: se desenrosca la unidad completa y se enrosca una nueva, de modo que la cara de sellado del cabezal y el empaque nuevo son las únicas interfaces que hay que revisar. Se desecha la carcasa completa.
Cartucho. La carcasa es parte permanente del equipo y solo se reemplaza el elemento, lo que reduce el material desechado en cada servicio. También exige más al técnico: el vaso y la carcasa deben estar limpios y sin daños, y deben colocarse los sellos que vienen con el elemento, porque un elemento mal asentado deja que el combustible pase sin atravesar el medio.
Cuál corresponde. El formato lo define el diseño del motor o del equipo; el principio de filtración es el mismo en ambos. El repuesto se elige por su posición y por la carcasa aprobada, nunca solo por sus dimensiones externas.
Secuencia de servicio
- Identificar la posición (primario, secundario o cartucho) y confirmar que el repuesto es el elemento aprobado para esa posición y esa carcasa.
- Spin-on: desenroscar el filtro, verificar que el empaque viejo salió con él, limpiar la cara de sellado del cabezal, lubricar el empaque nuevo con combustible limpio y apretar como indica el fabricante del equipo.
- Cartucho: retirar el vaso y el elemento usado, limpiar el vaso, colocar el elemento nuevo con los sellos nuevos que trae y volver a montar el vaso.
- Purgar el aire del sistema de combustible con el procedimiento que indica el fabricante del motor. No llenar un filtro secundario con combustible sin filtrar: ese combustible iría directo al sistema de inyección.
- Arrancar el motor y revisar fugas en cada filtro y conexión. En el lado de succión, un sello defectuoso puede aspirar aire en lugar de gotear combustible.
Diagnóstico en el circuito
El primario se restringe antes de lo esperado
Revisar primero aguas arriba: contaminación del tanque, prácticas de almacenamiento y trasvase, o un lote de combustible de mala calidad. El primario refleja lo que trae el combustible; acortar el intervalo sin encontrar la fuente solo trata el síntoma.
La restricción aparece con frío y desaparece en caliente
Considerar la formación de parafina (cera) del combustible sobre el medio a baja temperatura antes de tratarlo como carga de suciedad. El grado del combustible y las prácticas en clima frío forman parte del diagnóstico.
El secundario se carga más rápido que el primario
El primario puede no estar haciendo su parte: revisar si hay un elemento incorrecto en la posición primaria, un sello dañado o un paso de combustible que evita el medio, y luego la línea entre las dos etapas.
Arranque difícil o pérdida de potencia después del servicio
Buscar aire en el circuito: purga incompleta o un sello del lado de succión que aspira aire. Confirmar que se colocó el elemento correcto en cada posición.
Agua en el combustible o en los filtros
La separación de agua está fuera del alcance de SYNTAPORE™. Revisar la etapa de separación de agua y el almacenamiento aguas arriba; un filtro de partículas no está hecho para manejar agua libre.
02 /
Selección para la aplicación
La selección empieza por identificar si el elemento sirve en una posición primaria, secundaria o de cartucho, y luego por ajustar el caudal de combustible, la sensibilidad del sistema de inyección, la carga de contaminantes, el comportamiento en frío y la restricción admisible. Debe revisarse todo el recorrido del combustible en busca de contaminación en el almacenamiento, prácticas de transferencia y gestión del agua aguas arriba, porque un filtro final no puede corregir por sí solo todas las condiciones de origen. Los materiales de los sellos, las conexiones y el comportamiento de la derivación deben coincidir con la carcasa aprobada. Cuando la restricción sube antes de tiempo, el diagnóstico debe distinguir una contaminación anormal, la calidad del combustible, la formación de parafinas a baja temperatura y un elemento incorrecto antes de cambiar el intervalo de mantenimiento.
Límite de la evidencia
SYNTAPORE™ no crea una clasificación en micras, eficiencia, capacidad ni vida útil universales para todos los filtros diésel. Las afirmaciones cuantitativas requieren evidencia a nivel de producto según el método de ensayo aplicable y la aplicación aprobada. HYDROCORE™ sigue siendo la arquitectura de los separadores de agua estándar no turbina, mientras que TURBOCORE™ está reservado a los sistemas tipo turbina FH y FG aprobados; esos alcances no deben mezclarse.
