Protección de admisión y flujo de aire
MACROCORE™
Arquitectura de protección de la admisión de aire del motor que integra medio, capacidad, restricción y sellado.
MACROCORE™ es la arquitectura ELIMFILTERS para la protección de la admisión de aire del motor. Integra la configuración del medio, la capacidad de retención de contaminantes, el control de la restricción y la integridad del sellado según la demanda de flujo de aire y las condiciones de operación.
01 /
Modos de contaminación controlados
Contaminación por partículas en el aire
CÓMO FUNCIONA
Cómo funciona MACROCORE™
Un motor aspira un volumen muy grande de aire, y el polvo que trae ese aire va a donde va el aire. El polvo mineral es duro: una vez que pasa el filtro de aire, desgasta los anillos, las camisas de los cilindros, las válvulas y las piezas del turbocompresor, y buena parte termina suspendida en el aceite del motor, donde sigue desgastándolo desde adentro. MACROCORE™ es la arquitectura ELIMFILTERS de los elementos de admisión de aire del motor, que combina la configuración del medio, la capacidad de retención de polvo, el control de la restricción y la integridad del sellado.
El elemento primario hace el trabajo principal. Su medio plisado presenta una gran superficie al aire que entra, y el polvo queda retenido sobre su cara de entrada y dentro de ella. A medida que el polvo se acumula forma una capa que también participa en la captura, mientras la resistencia al paso del aire, la restricción, sube gradualmente. El indicador de restricción del lado limpio mide ese aumento; por eso las decisiones de servicio deben seguir la restricción medida y no el aspecto del elemento: un elemento que se ve sucio puede tener todavía capacidad útil, y abrir la carcasa más de lo necesario es en sí un riesgo de contaminación.
Dentro del primario va el elemento de seguridad. No es el filtro principal; su función es mantener cerrado el lado limpio de la carcasa mientras el primario está fuera en el servicio, y detener el polvo si el primario se daña. Por eso un elemento de seguridad sucio es un síntoma: significa que algo antes de él falló.
Los elementos solo protegen el motor si todo el límite del aire limpio está sellado: carcasa, sellos, tapa, abrazaderas y el ducto hacia el motor. Un elemento de gran capacidad no compensa una unión sin sellar después de él; el lado de la carcasa y del sellado corresponde a INTEKCORE™. ISO 5011 da el marco de laboratorio para evaluar un filtro de aire, y los valores publicados pertenecen al elemento y la carcasa ensayados, nunca a la tecnología como un valor único.

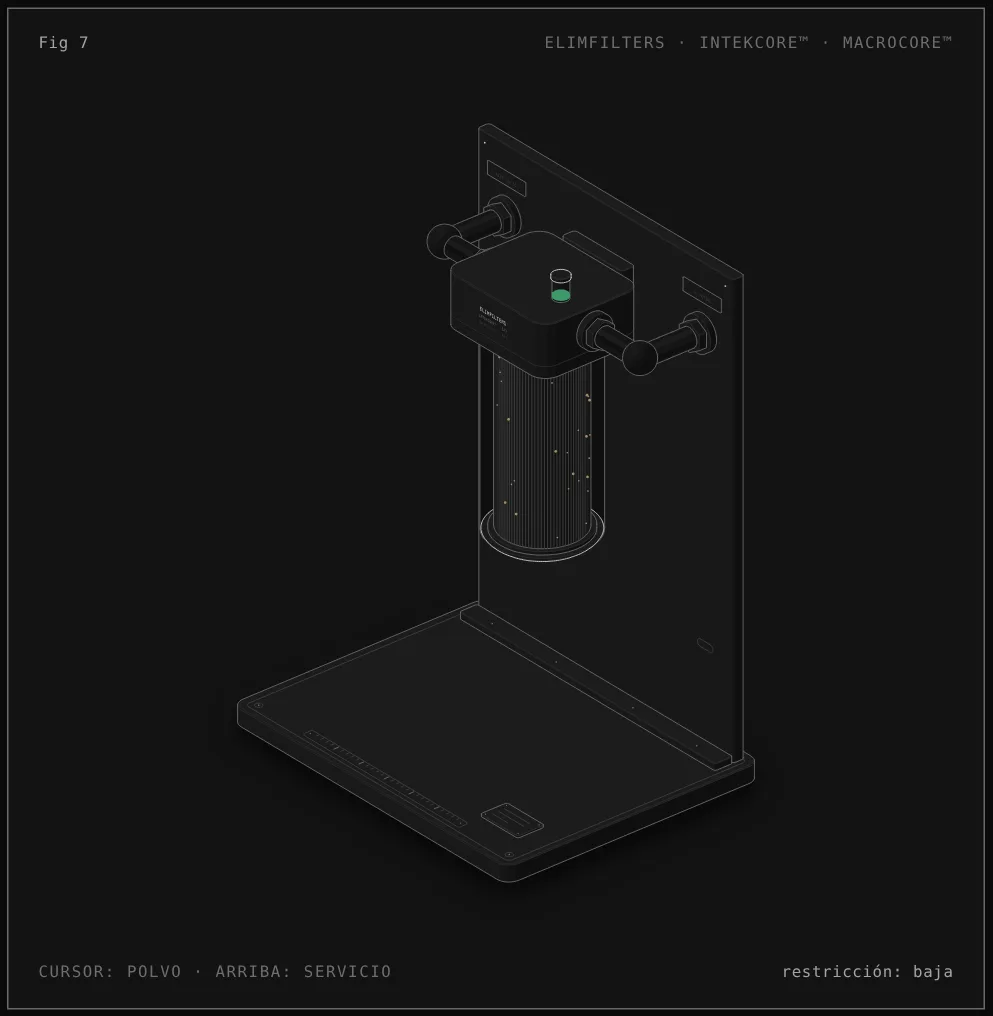

Cómo leer la figura: Elementos primario y de seguridad en el filtro de aire
- Ducto de entrada. El aire sucio entra a la carcasa por el ducto de la izquierda. Al mover el cursor de lado a lado cambia cuánto polvo trae el aire.
- Carcasa en corte. El frente de la carcasa está cortado para que se vean los elementos; solo se dibuja su pared trasera.
- Elemento primario MACROCORE™. El aire atraviesa el primario plisado, que retiene el polvo en sus pliegues. El polvo se acumula como una capa en la cara de entrada.
- Elemento de seguridad. Dentro del primario, el elemento de seguridad es la última barrera antes del lado limpio.
- Salida al motor. El aire limpio sale por el ducto de la derecha hacia el motor. Todo lo que está después de los elementos debe permanecer sellado.
- Indicador de restricción. En el cabezal, el indicador sube a medida que el primario se carga; la lectura de la figura muestra la restricción como baja, media o alta.
- Servicio. Al llevar el cursor arriba, o pulsar E, se ejecuta el servicio: la tapa baja y sale el primario, mientras el elemento de seguridad permanece en su lugar y mantiene cerrado el lado limpio. Entra un primario nuevo y la restricción vuelve a baja.
Qué hace cada componente
- Elemento primario MACROCORE™
- El medio plisado que retiene el polvo. Su configuración y su capacidad de retención se ajustan al caudal de aire del motor y al ambiente de polvo.
- Elemento de seguridad
- El elemento interior que permanece en su lugar durante el servicio y respalda al primario. Se reemplaza como indica el fabricante del motor y nunca se limpia.
- Sello del elemento
- Sella el elemento contra la carcasa para que ningún aire pase alrededor del medio. Forma parte del límite del aire limpio.
- Indicador de restricción
- Mide la resistencia al paso del aire en el lado limpio y muestra cuándo el primario llegó a su punto de servicio.
- Carcasa y tapa (INTEKCORE™)
- Mantienen los elementos en la posición de diseño y separan el lado sucio del lado limpio.
- Ductos de entrada y salida
- Traen el aire sucio y llevan el aire limpio al motor. Toda unión después de los elementos debe estar sellada y con su abrazadera.
- Prefiltro (cuando aplica, no dibujado)
- En servicio muy polvoriento, retira parte del polvo antes de que el aire llegue al primario y prolonga su vida de servicio.
Secuencia de servicio
- Dar servicio al primario cuando el indicador de restricción llegue al límite fijado por el fabricante del motor, o según su programa, no por su aspecto.
- Con el motor detenido, limpiar alrededor de la tapa antes de abrirla para que no caiga polvo dentro de la carcasa.
- Retirar la tapa y el primario con cuidado, sin sacudir polvo hacia el lado limpio. Dejar el elemento de seguridad en su lugar.
- Limpiar el lado sucio de la carcasa y revisar las superficies de sellado. Mirar el elemento de seguridad sin retirarlo: si está sucio, encontrar la fuga antes de colocar un primario nuevo.
- Colocar el primario MACROCORE™ nuevo aprobado para esa carcasa, asentarlo por completo y volver a montar la tapa con sus seguros.
- Restablecer el indicador de restricción y revisar el ducto, las abrazaderas y las uniones entre el filtro de aire y el motor.
- Reemplazar el elemento de seguridad como indica el fabricante del motor; nunca limpiarlo ni reutilizarlo.
Diagnóstico en el circuito
La restricción sube mucho más rápido de lo esperado
La carga de polvo es mayor que la prevista en la selección, el prefiltro (si lo hay) no funciona, o la capacidad del elemento no corresponde al ambiente. Revisar la selección en lugar de acortar los intervalos indefinidamente.
Polvo en el lado limpio o en el elemento de seguridad
Algo antes falló: un elemento mal asentado, un sello o un elemento dañado, o una carcasa o tapa deformada. Inspeccionar todo el límite del aire limpio.
Restricción baja pero señales de polvo en el motor
Un análisis de aceite que muestra polvo, o un desgaste anormal, con un elemento que se ve limpio apunta a una fuga después del filtro: ductos, abrazaderas, uniones o el sello de salida.
El indicador no se mueve o marca de forma irregular
Revisar el indicador y su conexión al lado limpio antes de confiar en él o de reemplazar el elemento.
Medio mojado o con aceite
El agua o el aceite que empapan el medio elevan la restricción y pueden dañarlo. Revisar la ubicación y la protección de la toma de aire.
02 /
Selección para la aplicación
Elija la arquitectura de admisión a partir del requisito de flujo de aire del motor, la geometría de la carcasa, la concentración de polvo, el ciclo de trabajo y la progresión de restricción aceptable. La revisión debe cubrir todo el límite de aire limpio: recorrido de la entrada, prelimpieza cuando aplique, elemento primario, elemento de seguridad, sellos, abrazaderas e indicador de servicio. Un elemento de alta capacidad no puede compensar una carcasa dañada o una unión sin sellar, y una restricción inicial baja no basta si la capacidad de polvo es insuficiente para el entorno de operación. Las decisiones de servicio deben basarse en la restricción medida y en la inspección del recorrido de admisión, no solo en la apariencia.
Límite de la evidencia
MACROCORE™ define una arquitectura de aplicación, no una eficiencia, capacidad de polvo o intervalo de servicio universales. La ISO 5011 da el marco de laboratorio pertinente para evaluar depuradores de aire a nivel de producto, pero los valores publicados deben seguir vinculados a la configuración de elemento y carcasa ensayada. La validación final requiere los límites de flujo de aire y restricción del fabricante del motor, la carcasa instalada, el entorno de contaminantes y la evidencia de producto ELIMFILTERS aprobada.
REVISIÓN TÉCNICA Y GOBERNANZA DE PUBLICACIÓN
Revisado por Víctor Abreu, fundador y CEO de ELIMFILTERS. Las clasificaciones a nivel de producto y las decisiones de aplicación siguen sujetas a evidencia técnica verificada.
