Proteção hidráulica
NANOFORCE™
Arquitetura de filtração hidráulica para a limpeza do fluido conforme as tolerâncias de bombas, válvulas e atuadores.
NANOFORCE™ é a arquitetura ELIMFILTERS de filtração hidráulica desenvolvida para manter a limpeza do fluido conforme os requisitos de tolerância de bombas, válvulas, atuadores e componentes hidráulicos de precisão. A mídia e a construção do elemento são escolhidas conforme a meta de limpeza exigida, o tamanho de partícula crítico, a vazão do sistema, a pressão, a viscosidade do fluido e o regime de operação. Essa flexibilidade de engenharia permite configurar a filtração para aplicações de pressão, de retorno e off-line aprovadas. A eficiência, o desempenho Beta, a capacidade de contaminantes e as pressões nominais em nível de produto devem ser respaldados por dados validados segundo as normas de ensaio aplicáveis.
01 /
Modos de contaminação controlados
Contaminação por partículas no fluido hidráulico
COMO FUNCIONA
Como funciona NANOFORCE™
Bombas, válvulas e atuadores hidráulicos trabalham com folgas internas muito estreitas, e o mesmo fluido que os movimenta também os lubrifica. Partículas duras no fluido desgastam essas superfícies, e partículas finas podem se acumular nas folgas do carretel de uma válvula até que ela responda devagar ou trave. NANOFORCE™ é a arquitetura ELIMFILTERS de filtração hidráulica que mantém o fluido tão limpo quanto exigem os componentes que ele alimenta.
A filtração hidráulica parte de uma meta de limpeza, não de um filtro. A ISO 4406 fornece a estrutura do código de limpeza para expressar quão limpo o fluido deve estar, e a meta é definida pelo componente mais sensível à contaminação do circuito. Depois o filtro é dimensionado e posicionado para manter essa meta contra os contaminantes que continuam entrando: pelos respiros do reservatório, durante o abastecimento, pelas hastes dos cilindros e durante a manutenção, além das partículas geradas pelo próprio sistema.
O lugar onde o filtro fica muda o que ele precisa suportar. Um filtro de linha de pressão, o da figura, fica logo depois da bomba e protege as válvulas a jusante; suporta toda a pressão do sistema e seus picos, por isso sua carcaça e seu elemento precisam ser construídos para esse serviço. Um filtro de linha de retorno fica onde o fluido volta ao reservatório em baixa pressão e captura o que o circuito recolheu antes que se misture ao fluido armazenado. Um filtro fora de linha tem sua própria bomba e limpa o reservatório continuamente, sem depender do ciclo de trabalho da máquina. Como os serviços são diferentes, os elementos nunca são trocados entre si apenas pelas dimensões.
O desempenho do elemento na estrutura de ensaio multipass da ISO 16889, a resistência ao colapso, a disposição do bypass e as pressões nominais pertencem a cada produto validado e ao seu circuito, nunca à tecnologia como um valor único. Em serviço, acompanhar a tendência da contagem de partículas e da diferença de pressão no elemento diz mais sobre o sistema do que trocar elementos pela aparência ou por um intervalo genérico de horas.

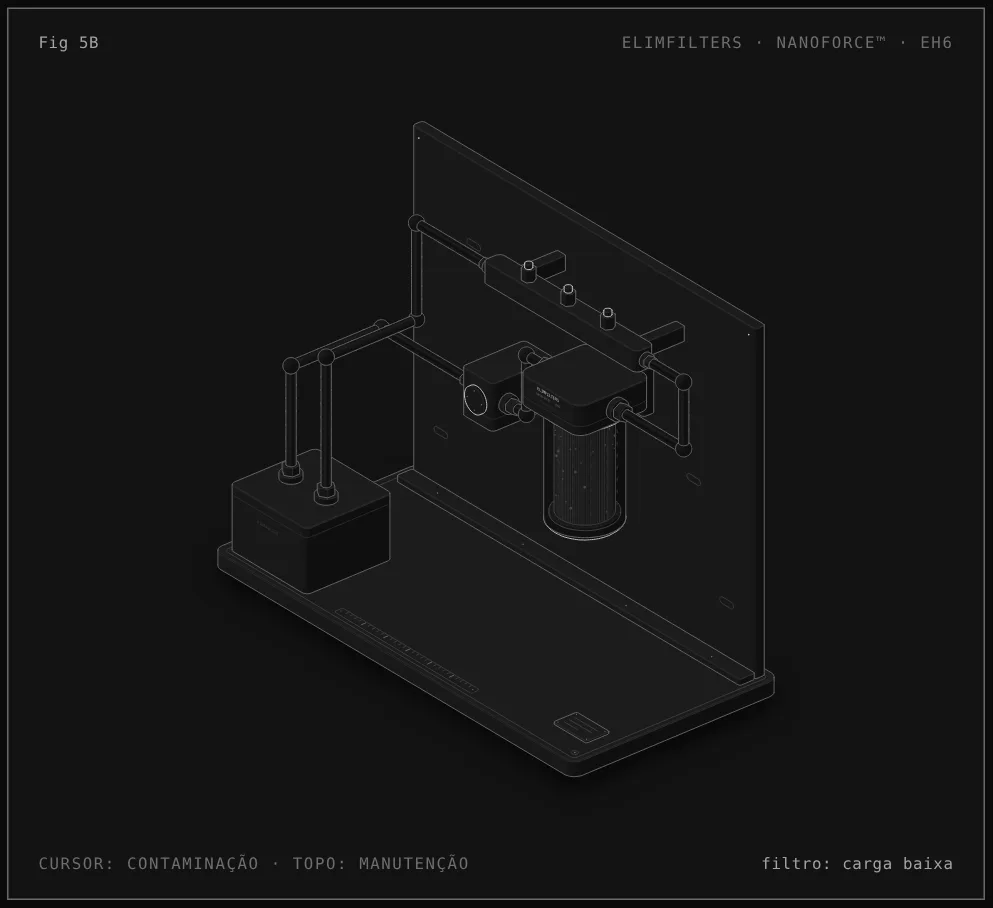

Como ler a figura: Spin-on de linha de pressão no circuito hidráulico
- Reservatório. O fluido fica no reservatório, sobre a bancada, com a sucção e o retorno na parte de cima. Mover o cursor para os lados muda quanta contaminação o fluido carrega.
- Bomba. A bomba aspira o fluido pela linha de sucção e o envia sob pressão para o cabeçote do filtro.
- Spin-on NANOFORCE™ de linha de pressão. Toda a vazão da bomba atravessa o elemento plissado NANOFORCE™, visto em corte, onde as partículas ficam retidas. O indicador mostra a carga do filtro.
- Bloco de válvulas de controle. A jusante do filtro, o bloco de válvulas, com as tampas dos carretéis na parte de cima, recebe fluido recém-limpo: esses carretéis de folga estreita são os componentes que esta posição protege.
- Retorno. Das válvulas, o fluido volta ao reservatório pela linha de retorno. Em uma máquina real, um filtro de retorno ficaria nesta linha.
- Manutenção. Levar o cursor ao topo, ou pressionar E, executa a manutenção: o spin-on é substituído e o novo entra limpo. O cabeçote, a bomba e as válvulas permanecem no lugar.

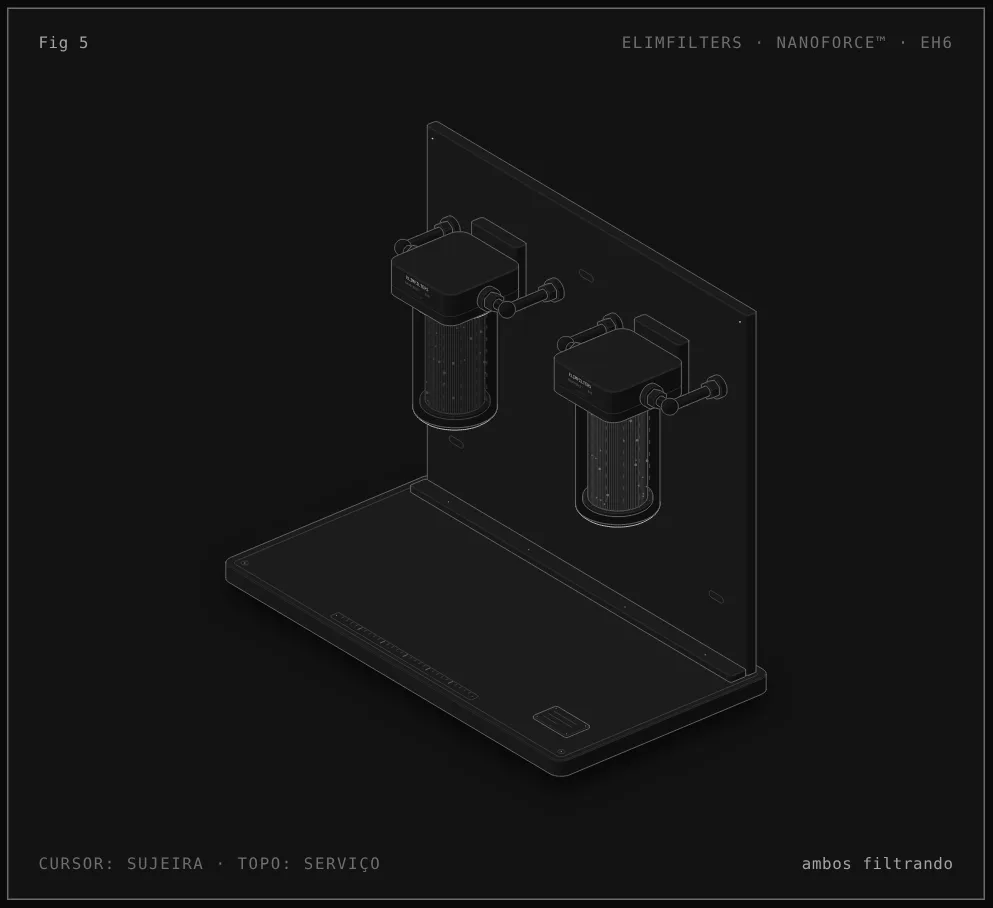

Como ler a figura: Formatos spin-on e cartucho
- Cabeçotes no suporte. Os dois filtros ficam presos a um cabeçote fixo com uma porta de entrada e uma de saída. O cabeçote faz parte do equipamento e nunca é substituído na manutenção.
- Esquerda: spin-on. O elemento plissado NANOFORCE™ vem selado dentro da sua própria carcaça, que é rosqueada no cabeçote.
- Direita: cartucho. Um copo permanente fecha contra o cabeçote e aloja um elemento plissado NANOFORCE™ que é substituído sozinho.
- Fluxo. Nos dois formatos o fluido entra pelo cabeçote, atravessa o meio plissado, onde as partículas ficam retidas, e sai pelo cabeçote em direção ao circuito. O princípio de filtração é o mesmo.
- Manutenção. Levar o cursor ao topo, ou pressionar E, executa a manutenção: o spin-on sai inteiro, carcaça incluída; no cartucho o copo desce, troca-se o elemento e o mesmo copo volta ao lugar.
O que cada componente faz
- Elemento plissado NANOFORCE™
- O meio filtrante, dobrado em pregas para que uma grande área de filtração caiba em um elemento compacto. Sua construção é ajustada à meta de limpeza, à vazão, à viscosidade e à exigência de pressão da sua posição.
- Cabeçote do filtro
- O suporte fixo com a entrada, a saída e a face de vedação. Em uma posição de linha de pressão faz parte do conjunto projetado para essa pressão e tem um sentido de fluxo definido.
- Carcaça do spin-on
- Um invólucro metálico selado que contém o elemento e é rosqueado no cabeçote. Elemento, carcaça e junta são substituídos juntos.
- Copo do cartucho
- No formato cartucho, a carcaça reutilizável que envolve o elemento. É retirado na manutenção e montado de volta com o elemento novo e suas vedações novas.
- Bomba
- Aspira o fluido do reservatório e entrega a vazão e a pressão com que o circuito trabalha.
- Bloco de válvulas de controle
- Direciona o fluido para os atuadores. Seus carretéis trabalham com folgas estreitas, o que o torna um dos componentes mais sensíveis à contaminação do circuito.
- Reservatório, sucção e retorno
- O reservatório armazena o fluido e o deixa decantar; seu respiro e seu ponto de abastecimento são caminhos comuns de entrada de contaminação.
- Válvula de bypass e indicador de pressão diferencial (quando existem, não desenhados)
- O indicador mostra quanto o elemento restringe o fluxo; um bypass, quando o projeto o inclui, protege o circuito quando essa restrição fica alta demais. Ambos pertencem à carcaça aprovada.
Formatos spin-on e cartucho
Spin-on. O elemento vem integrado à sua própria carcaça selada. A manutenção é rápida e fechada, o que também ajuda a não deixar sujeira entrar no circuito durante a troca; a carcaça inteira é descartada.
Cartucho. A carcaça é uma parte permanente do equipamento, muitas vezes projetada para pressão, e só o elemento é substituído. Exige mais do técnico: a carcaça precisa estar limpa, as vedações que acompanham o elemento devem ser instaladas e o elemento deve ficar bem assentado para que o fluido não passe sem atravessar o meio.
Qual se aplica. O formato é definido pela carcaça aprovada e pela sua posição no circuito. A reposição é escolhida para essa posição, exigência de pressão, sentido de fluxo e disposição do bypass, nunca apenas pelas dimensões externas.
Sequência de manutenção
- Parar a máquina e aliviar a pressão do circuito, seguindo o procedimento do fabricante do equipamento, antes de abrir qualquer filtro.
- Confirmar que a reposição é o elemento NANOFORCE™ aprovado para essa posição e essa carcaça, incluindo sua exigência de pressão, seu sentido de fluxo e sua compatibilidade com o fluido.
- Trabalhar limpo: limpar o cabeçote e a área ao redor, manter o elemento novo na embalagem até instalá-lo e tampar qualquer porta aberta.
- Spin-on: retirar o filtro, verificar se a junta velha saiu com ele, limpar a face de vedação, lubrificar a junta nova com fluido limpo do sistema e apertar conforme especificado. Cartucho: retirar o copo e o elemento, limpar a carcaça, instalar o elemento novo com suas vedações novas e montar o copo de volta.
- Completar apenas com fluido filtrado, sangrar o ar conforme o procedimento do equipamento, depois colocar o sistema em funcionamento e verificar vazamentos.
- Registrar a leitura de pressão diferencial ou a contagem de partículas depois da manutenção, para comparar as leituras seguintes como tendência.
Diagnóstico no circuito
Os elementos se carregam muito mais rápido do que antes
Procurar uma nova via de entrada: respiro do reservatório, prática de abastecimento, vedações e raspadores das hastes dos cilindros, limpeza durante a manutenção, ou um componente que começou a se desgastar.
O indicador mostra alta restrição na partida a frio e normaliza a quente
O fluido frio e espesso eleva a diferença de pressão sem que o elemento esteja carregado. Ler o indicador na temperatura de operação antes de decidir uma troca.
A contagem de partículas continua acima da meta mesmo com o filtro trocado em dia
Verificar se a posição e a classificação são adequadas ao componente mais sensível, se um bypass está vazando e se a entrada de contaminação supera o que o filtro consegue reter; um filtro fora de linha pode fazer parte da solução.
As válvulas respondem devagar ou travam
Partículas finas podem estar se acumulando nas folgas dos carretéis. Verificar a tendência de limpeza nas válvulas, não só o estado do filtro.
Na manutenção aparece um elemento deformado ou colapsado
A diferença de pressão superou aquilo para que esse elemento foi construído: verificar se é o elemento correto para a posição, a função do bypass e o intervalo de troca.
02 /
Seleção para a aplicação
A filtração hidráulica deve ser posicionada e dimensionada em função do componente mais sensível à contaminação, do código de limpeza alvo, da vazão do circuito, da pressão de operação, da viscosidade do fluido e da taxa de ingresso esperada. As posições de pressão, de retorno e off-line impõem exigências estruturais e de pressão diferencial diferentes, então os elementos não devem ser intercambiados apenas pelas dimensões. A revisão deve incluir os respiros do reservatório, as práticas de abastecimento, a exposição dos cilindros e a limpeza na manutenção, porque os filtros não conseguem compensar indefinidamente um ingresso descontrolado. Acompanhar a tendência das contagens de partículas e da pressão diferencial é mais informativo que trocar elementos pela aparência ou por um intervalo genérico de horas.
Limite da evidência
NANOFORCE™ não atribui uma única razão Beta, classificação em mícrons, resistência ao colapso, limite de pressão ou vida útil a todos os elementos hidráulicos. A ISO 16889 e a ISO 4406 fornecem estruturas de desempenho e de limpeza, mas as afirmações devem permanecer vinculadas aos dados de produto validados e ao circuito real. A seleção final exige a carcaça aprovada, o sentido do fluxo, o arranjo do bypass, a compatibilidade com o fluido e a meta de limpeza do equipamento.
REVISÃO TÉCNICA E GOVERNANÇA DE PUBLICAÇÃO
Revisado por Víctor Abreu, fundador e CEO da ELIMFILTERS. As classificações em nível de produto e as decisões de aplicação continuam sujeitas a evidência técnica verificada.
